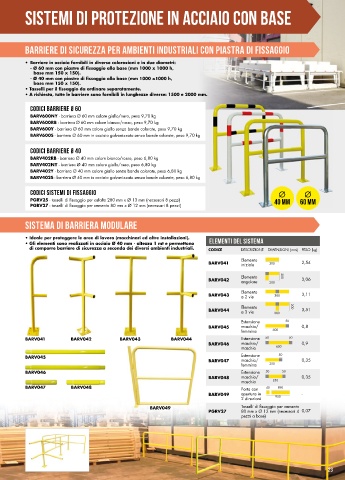

sistemi di prOtezione in acciaio con base

BARRIERE DI SICUREZZA PER AMBIENTI INDUSTRIALI CON PIASTRA DI FISSAGGIO

• Barriere in acciaio fornibili in diverse colorazioni e in due diametri:
- Ø 60 mm con piastre di fi ssaggio alla base (mm 1000 x 1000 h,
base mm 150 x 150).
- Ø 40 mm con piastre di fi ssaggio alla base (mm 1000 x1000 h,
base mm 150 x 150).
• Tasselli per il fi ssaggio da ordinare separatamente.
• A richiesta, tutte le barriere sono fornibili in lunghezze diverse: 1500 e 2000 mm.
CODICI BARRIERE Ø 60
BARV600NY - barriera Ø 60 mm colore giallo/nero, peso 9,70 kg
BARV600RB - barriera Ø 60 mm colore bianco/rosso, peso 9,70 kg
BARV600Y - barriera Ø 60 mm colore giallo senza bande colorate, peso 9,70 kg
BARV600S - barriera Ø 60 mm in acciaio galvanizzato senza bande colorate, peso 9,70 kg

CODICI BARRIERE Ø 40
BARV402RB - barriera Ø 40 mm colore bianco/rosso, peso 6,80 kg
BARV402NY - barriera Ø 40 mm colore giallo/nero, peso 6,80 kg
BARV402Y - barriera Ø 40 mm colore giallo senza bande colorate, peso 6,80 kg
BARV402S - barriera Ø 40 mm in acciaio galvanizzato senza bande colorate, peso 6,80 kg

CODICI SISTEMI DI FISSAGGIO Ø Ø
PGRV25 - tasselli di fi ssaggio per asfalto 280 mm x Ø 13 mm (necessari 8 pezzi) 40 mm 60 mm
PGRV27 - tasselli di fi ssaggio per cemento 80 mm x Ø 12 mm (necessari 8 pezzi)

SISTEMA DI BARRIERA MODULARE

• Ideale per proteggere le aree di lavoro (macchinari ed altre installazioni).
• Gli elementi sono realizzati in acciaio Ø 40 mm - altezza 1 mt e permettono ELEMENTI DEL SISTEMA
di comporre barriere di sicurezza a seconda dei diversi ambienti industriali. CODICE DESCRIZIONE DIMENSIONI (mm) PESO (kg)
Elemento
BARV041 iniziale 200 2,54

Elemento 200
BARV042 3,06
angolare 200
Elemento
BARV043 a 2 vie 380 3,11
Elemento 200
BARV044 3,51
a 3 vie 380
Estensione 50
BARV045 maschio/ 0,8
femmina 600
BARV041 BARV042 BARV043 BARV044 Estensione 50 50
BARV046 maschio/ 0,9
maschio 600
BARV045 Estensione 50
BARV047 maschio/ 0,35
femmina 250
BARV046 Estensione 50 50
BARV048 maschio/ 0,35
maschio 250
BARV047 BARV048 Porta con 40 890
BARV049 apertura in -
2 direzioni 950
BARV049 Tasselli di fi ssaggio per cemento
PGRV27 80 mm x Ø 12 mm (necessari 4 0,07
pezzi a base)
