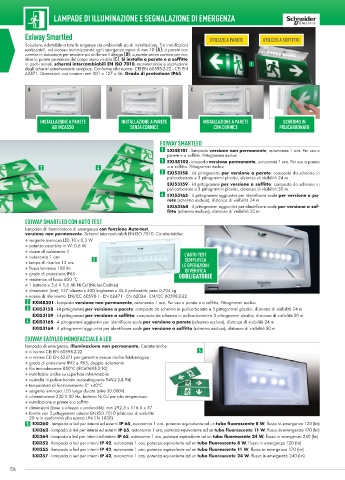

Page 136 - Catalogo 56

LAMPA DE DI ILLUMINAZIONE E SEGNALAZIONE DI EMERGENZA

Exiway Smartled UTILIZZO A PARETE UTILIZZO A SOFFITTO

Soluzione adattabile a tutte le esigenze sia ambientali sia di installazione. Tre installazioni
realizzabili: ad incasso minimizzando ogni sporgenza meno di mm 10 (A); a parete con
cornice in dotazione per rendere più uniforme il design (B); a parete senza cornice per ren-
dere la parete posteriore del corpo meno visibile (C). Si installa a parete o a soffitto
in pochi minuti, schermi intercambiabili EN ISO 7010, manutenzione e sostituzione 1
degli schermi estremamente semplice. Conforme alla norme: CEI EN 60598-2-22 - CEI EN
62471. Dimensioni con cornice: mm 301 x 127 x 46. Grado di protezione IP65.

A B C

INSTALLAZIONE A PARETE INSTALLAZIONE A PARETE INSTALLAZIONE A PARETE SCHERMO IN
AD INCASSO SENZA CORNICE CON CORNICE POLICARBONATO

EXIWAY SMARTLED
1 EXI48101 - lampada versione non permanente, autonomia 1 ora. Per uso a
parete o a soffitto. Pittogrammi esclusi
1 EXI48102 - lampada versione permanente, autonomia 1 ora. Per uso a parete
3 4 o a soffitto. Pittogrammi esclusi
3 EXI53158 - kit pittogrammi per versione a parete: composto da schermo in
policarbonato e 3 pittogrammi plastici, distanza di visibilità 24 m
EXI53159 - kit pittogrammi per versione a soffitto: composto da schermo in
policarbonato e 3 pittogrammi plastici, distanza di visibilità 30 m
4 EXI53165 - 4 pittogrammi aggiuntivi per identificare scale per versione a pa-
rete (schermo escluso), distanza di visibilità 24 m
EXI53164 - 4 pittogrammi aggiuntivi per identificare scale per versione a sof-
fitto (schermo escluso), distanza di visibilità 30 m
EXIWAY SMARTLED CON AUTO TEST
Lampada di illuminazione di emergenza con funzione Auto-test,
versione non permanente. Schermi intercambiabili EN ISO 7010. Caratteristiche:
sorgente luminosa LED 10 x 0,3 W
potenza assorbita in W: 0,6 W
classe di isolamento II L’AUTO TEST
autonomia 1 ora 2 SEMPLIFICA
tempo di ricarica 12 ore LE OPERAZIONI
fl usso luminoso 180 lm DI VERIFICA
grado di protezione IP65 OBBLIG
OBBLIGATORIEATORIE
resistenza al fuoco 850 °C
1 batteria x 3,6 V 1,6 Ah Ni-Cd (Nichel-Cadmio)
dimensioni (mm): 127 altezza x 300 larghezza x 45,5 profondità; peso 0,704 kg
norme di riferimento EN/IEC 60598-1 - EN 62471 - EN 62034 - EN/IEC 60598-2-22
2 EXI48301 - lampada versione non permanente, autonomia 1 ora. Per uso a parete o a soffitto. Pittogrammi esclusi
3 EXI53158 - kit pittogrammi per versione a parete: composto da schermo in policarbonato e 3 pittogrammi plastici, distanza di visibilità 24 m
EXI53159 - kit pittogrammi per versione a soffitto: composto da schermo in policarbonato e 3 pittogrammi plastici, distanza di visibilità 30 m
4 EXI53165 - 4 pittogrammi aggiuntivi per identificare scale per versione a parete (schermo escluso), distanza di visibilità 24 m
EXI53164 - 4 pittogrammi aggiuntivi per identificare scale per versione a soffitto (schermo escluso), distanza di visibilità 30 m
EXIWAY EASYLED MONOFACCIALE A LED
Lampada di emergenza, illuminazione non permanente. Caratteristiche:
a norma CEI EN 60598-2-22 5
a norma CEI EN 62471 per garantire nessun rischio fotobiologico
grado di protezione IP42 e IP65; doppio isolamento
fi lo incandescente 850°C (IEC60695-2-10)
installabile anche su superfi cie infi ammabile
custodia in policarbonato autoestinguente 94V-2 (UL 94)
temperatura di funzionamento 0° +40°C
sorgente luminosa: LED lunga durata (oltre 50.000h)
alimentazione 230 V 50 Hz; batteria Ni-Cd per alta temperatura
installazione a parete o a soffi tto
dimensioni (base x altezza x profondità): mm 292,5 x 116,5 x 37
fornite con 3 pittogrammi adesivi EN ISO 7010 (distanza di visibilità
20 m in conformità alla norma UNI EN 1838)
5 EXI360 - lampada a led per interni ed esterni IP 65, autonomia 1 ora, potenza equivalente ad un tubo fluorescente 8 W, flusso in emergenza 120 (lm)
EXI362 - lampada a led per interni ed esterni IP 65, autonomia 1 ora, potenza equivalente ad un tubo fluorescente 11 W, flusso in emergenza 170 (lm)
EXI364 - lampada a led per interni ed esterni IP 65, autonomia 1 ora, potenza equivalente ad un tubo fluorescente 24 W, flusso in emergenza 240 (lm)
EXI352 - lampada a led per interni IP 42, autonomia 1 ora, potenza equivalente ad un tubo fluorescente 8 W, flusso in emergenza 120 (lm)
EXI355 - lampada a led per interni IP 42, autonomia 1 ora, potenza equivalente ad un tubo fluorescente 11 W, flusso in emergenza 170 (lm)
EXI357 - lampada a led per interni IP 42, autonomia 1 ora, potenza equivalente ad un tubo fluorescente 24 W, flusso in emergenza 240 (lm)

134
