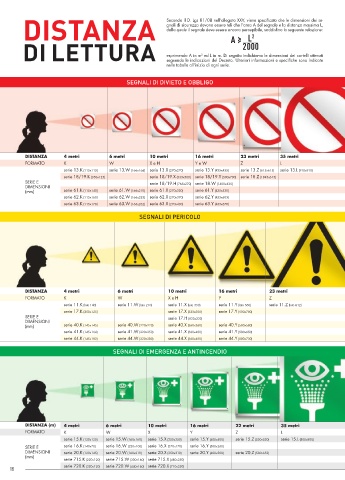

Page 20 - Catalogo 56

DISTANZA Secondo il D. Lgs 81/08 nell’allegato XXV, viene specifi cato che le dimensioni dei se-

gnali di sicurezza devono essere tali che l’area A del segnale e la distanza massima L,
dalla quale il segnale deve essere ancora percepibile, soddisfi no la seguente relazione:
L
2
A ≥
DI LETTURA esprimendo A in m ed L in m. Di seguito indichiamo le dimensioni dei cartelli ottenuti
2000
2
seguendo le indicazioni del Decreto. Ulteriori informazioni e specifi che sono indicate
nelle tabelle all’inizio di ogni serie.
SEGNALI DI DIVIETO E OBBLIGO

DISTANZA 4 metri 6 metri 10 metri 16 metri 23 metri 35 metri
FORMATO K W X e H Y e W Z L
serie 13.K (115x115) serie 13.W (166x166) serie 13.X (270x270) serie 13.Y (435x435) serie 13.Z (615x615) serie 13.L (910x910)
serie 18/19.K (350x125) serie 18/19.X (333x500) serie 18/19.Y (500x700) serie 18.Z (1845x615)
SERIE E serie 18/19.H (765x270) serie 18.W (1400x435)
DIMENSIONI
(mm) serie 61.K (115x140) serie 61.W (166x210) serie 61.X (270x330) serie 61.Y (435x530)
serie 62.K (115x160) serie 62.W (166x233) serie 62.X (270x370) serie 62.Y (435x603)
serie 63.K (115x178) serie 63.W (166x262) serie 63.X (270x430) serie 63.Y (435x678)

SEGNALI DI PERICOLO

DISTANZA 4 metri 6 metri 10 metri 16 metri 23 metri
FORMATO K W X e H Y Z
serie 11.K (lato 140) serie 11.W (lato 210) serie 11.X (lato 350) serie 11.Y (lato 560) serie 11.Z (lato 812)
serie 17.K (350x125) serie 17.X (333x500) serie 17.Y (500x700)
SERIE E serie 17.H (833x333)
DIMENSIONI
(mm) serie 40.K (145x145) serie 40.W (220x220) serie 40.X (360x360) serie 40.Y (580x580)
serie 41.K (145x164) serie 41.W (220x250) serie 41.X (360x400) serie 41.Y (580x650)
serie 44.K (145x182) serie 44.W (220x280) serie 44.X (360x450) serie 44.Y (580x730)
SEGNALI DI EMERGENZA E ANTINCENDIO

DISTANZA (m) 4 metri 6 metri 10 metri 16 metri 22 metri 35 metri
FORMATO K W X Y Z L
serie 15.K (120x120) serie 15.W (160x160) serie 15.X (250x250) serie 15.Y (400x400) serie 15.Z (530x530) serie 15.L (800x800)
SERIE E serie 16.K (140x70) serie 16.W (220x100) serie 16.X (370x170) serie 16.Y (580x260)
DIMENSIONI serie 20.K (120x145) serie 20.W (160x210) serie 20.X (250x310) serie 20.Y (400x500) serie 20.Z (530x652)
(mm)
serie 715.K (220x120) serie 715.W (300x160) serie 715.X (480x250)
18 18 serie 720.K (320x120) serie 720.W (440x160) serie 720.X (710x250) TM
