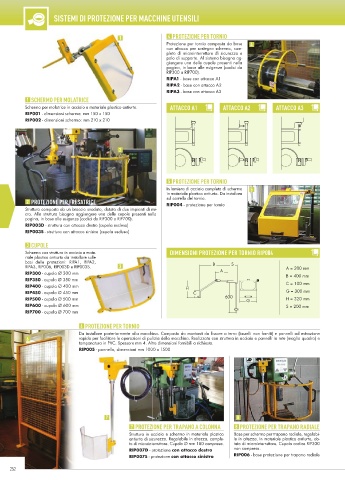

SISTEMI DI PROTEZIONE PER MACCHINE UTENSILI
1 4 PROTEZIONE PER TORNIO
Protezione per tornio composta da base 4
con attacco per sostegno schermo, com-
pleto di microinterruttore di sicurezza e
palo di supporto. Al sistema bisogna ag-
giungere una delle cupole presenti nella
pagina, in base alle esigenze (codici da
RIP300 a RIP700).
RIPA1 - base con attacco A1
RIPA2 - base con attacco A2
RIPA3 - base con attacco A3
1 SCHERMO PER MOLATRICE
Schermo per molatrice in acciaio e materiale plastico antiurto. ATTACCO A1 ATTACCO A2 ATTACCO A3
RIP001 - dimensioni schermo: mm 150 x 150
RIP002 - dimensioni schermo: mm 210 x 210
2
5 PROTEZIONE PER TORNIO
In lamiera di acciaio completa di schermo 5
in materiale plastico antiurto. Da installare
2 PROTEZIONE PER FRESATRICE sul carrello del tornio.
RIP004 - protezione per tornio
Struttura composta da un braccio snodato, dotata di due impianti di mi-
cro. Alla struttura bisogna aggiungere una delle cupole presenti nella
pagina, in base alle esigenze (codici da RIP300 a RIP700).
RIP003D - struttura con attacco destro (cupola esclusa)
RIP003S - struttura con attacco sinistro (cupola esclusa)
3 CUPOLE
Schermo con struttura in acciaio e mate- DIMENSIONI PROTEZIONE PER TORNIO RIP004
riale plastico antiurto da installare sulle
basi delle protezioni: RIPA1, RIPA2, B S
RIPA3, RIP006, RIP003D e RIP003S. 3 A = 200 mm
RIP300 - cupola Ø 300 mm A B = 400 mm
RIP350 - cupola Ø 350 mm
RIP400 - cupola Ø 400 mm H C = 100 mm
RIP450 - cupola Ø 450 mm C G = 300 mm
RIP500 - cupola Ø 500 mm 600 G H = 320 mm
RIP600 - cupola Ø 600 mm S = 200 mm
RIP700 - cupola Ø 700 mm
6 PROTEZIONE PER TORNIO
Da installare posteriormente alla macchina. Composta da montanti da fi ssare a terra (tasselli non forniti) e pannelli ad estrazione
6 rapida per facilitare le operazioni di pulizia della macchina. Realizzata con struttura in acciaio e pannelli in rete (maglia quadra) e
tamponatura in PVC. Spessore mm 4. Altre dimensioni fornibili a richiesta.
RIP005 - pannello, dimensioni mm 1000 x 1500
7 8
7 PROTEZIONE PER TRAPANO A COLONNAPROTEZIONE PER TRAPANO A COLONNA 8 PROTEZIONE PER TRAPANO RADIALE
7
Struttura in acciaio e scher
Struttura in acciaio e schermo in materiale plastico mo in materiale plastico Base per schermo per trapano radiale, regolabi-
antiurto di sicurezza. Regolabile in altezza, comple-
antiurto di sicurezza. Regolabile in altezza, comple- le in altezza. In materiale plastico antiurto, do-
to di microinterruttore. Cupola Ø mm 180 compresa.
to di microinterruttore. Cupola Ø mm 180 compresa. tata di microinterruttore. Cupola codice RIP300
RIP007D - protezione con attacco destro non compresa.
RIP007D - protezione
RIP007S - protezione RIP006 - base protezione per trapano radiale
RIP007S - protezione con attacco sinistro
