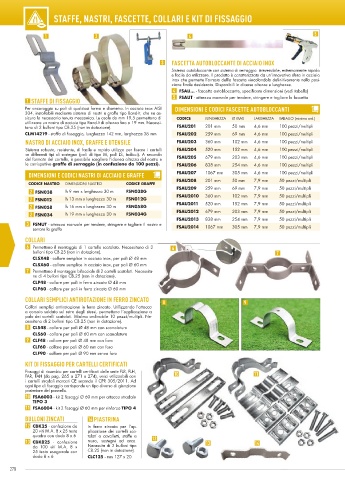

Page 280 - Catalogo 56

STAFFE, NASTRI, FASCETTE, COLLARI E KIT DI FISSAGGIO

1 2 4 5

3 FASCETTA AUTOBLOCCANTE DI ACCIAIO INOX
Sistema autobloccante con sistema di serraggio irreversibile, estremamente rapido
e facile da utilizzare. Il prodotto è caratterizzato da un’innovativa sfera in acciaio
inox che permette l’arresto dellla fascetta vincolandola defi nitivamente nella posi-
zione fi nale desiderata. Disponibili in diverse altezze e lunghezze.
4 FSAU... - fascetta autobloccante, specificare dimensioni (vedi tabella)
1 STAFFE DI FISSAGGIO 5 FSAUT - attrezzo manuale per tendere, stringere e tagliare la fascetta
Per ancoraggio su pali di qualsiasi forma e diametro. In acciaio inox AISI DIMENSIONI E CODICI FASCETTE AUTOBLOCCANTI
304, installabili mediante sistema di nastri e graffe tipo Band-It, che ne as-
sicura la necessaria tenuta meccanica. Le asole da mm 19,5 permettono di CODICE LUNGHEZZA Ø MAX LARGHEZZA IMBALLO (minimo ord.)
utilizzare un nastro di acciaio tipo Band-It di altezza fi no a 19 mm. Necessi-
tano di 2 bulloni tipo CB.25 (non in dotazione). FSAU201 201 mm 50 mm 4,6 mm 100 pezzi/multipli
CLM14219 - staffa di fissaggio, lunghezza 142 mm, larghezza 38 mm FSAU202 259 mm 69 mm 4,6 mm 100 pezzi/multipli
NASTRO DI ACCIAIO INOX, GRAFFE E UTENSILE FSAU203 360 mm 102 mm 4,6 mm 100 pezzi/multipli
Sistema robusto, resistente, di facile e rapido utilizzo per fi ssare i cartelli FSAU204 520 mm 152 mm 4,6 mm 100 pezzi/multipli
su differenti tipi di sostegno (pali di tipo M, pali LS, tralicci). A seconda
del formato del cartello, è possibile scegliere l’idonea altezza del nastro e FSAU205 679 mm 203 mm 4,6 mm 100 pezzi/multipli
le corrispettive graffe di serraggio (in confezione da 100 pezzi). FSAU206 838 mm 254 mm 4,6 mm 100 pezzi/multipli
DIMENSIONI E CODICI NASTRI DI ACCIAIO E GRAFFE FSAU207 1067 mm 305 mm 4,6 mm 100 pezzi/multipli
FSAU208 201 mm 50 mm 7,9 mm 50 pezzi/multipli
CODICE NASTRO DIMENSIONI NASTRO CODICE GRAFFE
FSAU209 259 mm 69 mm 7,9 mm 50 pezzi/multipli
2 FSN038 h 9 mm x lunghezza 30 m FSN038G FSAU2010 360 mm 102 mm 7,9 mm 50 pezzi/multipli
2 FSN012 h 13 mm x lunghezza 30 m FSN012G
2 FSN058 h 16 mm x lunghezza 30 m FSN058G FSAU2011 520 mm 152 mm 7,9 mm 50 pezzi/multipli
2 FSN034 h 19 mm x lunghezza 30 m FSN034G FSAU2012 679 mm 203 mm 7,9 mm 50 pezzi/multipli
FSAU2013 838 mm 254 mm 7,9 mm 50 pezzi/multipli
3 FSNUT - attrezzo manuale per tendere, stringere e tagliare il nastro e FSAU2014 1067 mm 305 mm 7,9 mm 50 pezzi/multipli
serrare la graffa
COLLARI
6 Permettono il montaggio di 1 cartello scatolato. Necessitano di 3 6
bulloni tipo CB.25 (non in dotazione). 7
CLSX48 - collare semplice in acciaio inox, per pali Ø 48 mm
CLSX60 - collare semplice in acciaio inox, per pali Ø 60 mm
7 Permettono il montaggio bifacciale di 2 cartelli scatolati. Necessita-
no di 4 bulloni tipo CB.25 (non in dotazione).
CLP48 - collare per pali in ferro zincato Ø 48 mm
CLP60 - collare per pali in ferro zincato Ø 60 mm
COLLARI SEMPLICI ANTIROTAZIONE IN FERRO ZINCATO 8 9
Collari semplici antirotazione in ferro zincato. Utilizzando l’attacco
a corsoio saldato sul retro degli stessi, permettono l’applicazione a
palo dei cartelli scatolati. Minimo ordinabile 10 pezzi/multipli. Ne-
cessitano di 2 bulloni tipo CB.25 (non in dotazione).
8 CLS48 - collare per pali Ø 48 mm con scanalatura
CLS60 - collare per pali Ø 60 mm con scanalatura
9 CLF48 - collare per pali Ø 48 mm con foro
CLF60 - collare per pali Ø 60 mm con foro
CLF90 - collare per pali Ø 90 mm senza foro
KIT DI FISSAGGIO PER CARTELLI CERTIFICATI
Fissaggi di ricambio per cartelli certifi cati delle serie FLR, FLH, 10 11
FAR, FAH (da pag. 265 a 271 e 274), unici utilizzabili con
i cartelli stradali marcati CE secondo il CPR 305/2011. Ad
ogni tipo di fi ssaggio corrisponde un tipo diverso di giunzione
posteriore del pannello.
10 FSA6003 - kit 2 fissaggi Ø 60 mm per attacco stradale
TIPO 3
11 FSA6004 - kit 2 fissaggi Ø 60 mm per rinforzo TIPO 4
BULLONI ZINCATI 14 PIASTRINA
12 CBK25 - confezione da In ferro zincato per l’ap-
20 viti M.A. 8 x 25 testa plicazione dei cartelli sca-
quadra con dado 8 x 6 tolati a cavalletti, staffe a 12
13 CBK825 - confezione muro, sostegni ad arco. 13 14
da 100 viti M.A. 8 x Necessita di 2 bulloni tipo
25 testa esagonale con CB.25 (non in dotazione).
dado 8 x 6 CLC125 - mm 127 x 20

278 279
