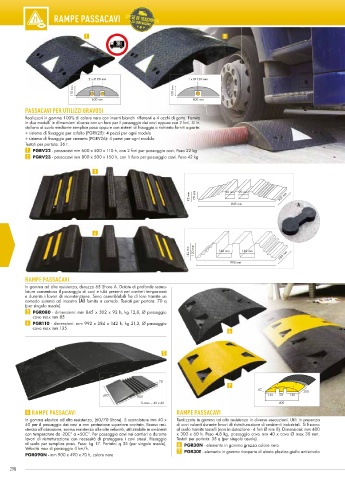

Page 300 - Catalogo 56

RAMPE PASSACAVI

1 2

2 x Ø 80 mm 1 x Ø 120 mm
110 mm 150 mm
600 mm 800 mm
PASSACAVI PER UTILIZZI GRAVOSI
Realizzati in gomma 100% di colore nero con inserti bianchi rifl ettenti e 4 occhi di gatto. Fornito
in due modelli in dimensioni diverse con un foro per il passaggio dei cavi oppure con 2 fori. Si in-
stallano al suolo mediante semplice posa oppure con sistemi di fi ssaggio a richiesta forniti a parte:
sistema di fi ssaggio per asfalto (PGRV25): 4 pezzi per ogni modulo
sistema di fi ssaggio per cemento (PGRV26): 4 pezzi per ogni modulo
Testati per portata: 36 t.
1 PGRV22 - passacavi mm 600 x 500 x 110 h, con 2 fori per passaggio cavi. Peso 22 kg
2 PGRV23 - passacavi mm 800 x 500 x 150 h, con 1 foro per passaggio cavi. Peso 42 kg

3

92 mm 70 mm 90 mm 90 mm 302 mm
845 mm A

4

142 mm 120 mm 140 mm 140 mm 284 mm

992 mm

RAMPE PASSACAVI
In gomma ad alta resistenza, durezza 65 Shore A. Dotate di profonde scana-
lature consentono il passaggio di cavi e tubi presenti nei cantieri temporanei
e durante i lavori di manutenzione. Sono assemblabili fra di loro tramite un
comodo sistema ad incastro (A) fornito a corredo. Testati per portata: 70 q
(per singolo assale).
3 PGR080 - dimensioni: mm 845 x 302 x 92 h, kg 12,8, Ø passaggio
cavo max mm 85
4 PGR110 - dimensioni: mm 992 x 284 x 142 h, kg 21,3, Ø passaggio
cavo max mm 135 6

5

70
7
60
300
490 900 130 50 130
5 cave = 40 x 40 400
5 RAMPE PASSACAVI A R M I V A C A S S A P E P
In gomma elastica ad alta resistenza, (60/70 Shore). 5 scanalature mm 40 x Realizzate in gomma ad alta resistenza in diverse esecuzioni. Utili in presenza
40 per il passaggio dei cavi e con protezione superiore avvitata. Buona resi- di cavi volanti durante lavori di ristrutturazione di ambienti industriali. Si fi ssano
stenza all’abrasione, scarsa resistenza alle alte velocità, utilizzabile in ambienti al suolo tramite tasselli (non in dotazione - 4 fori Ø mm 8). Dimensioni: mm 400
con temperature da -20C° a +50C°. Per passaggio cavi nei cantieri o durante x 300 x 60 h. Peso 4,8 kg, passaggio cavo mm 40 x cavo Ø max 30 mm.
lavori di ristrutturazione con necessità di proteggere i cavi stessi. Fissaggio Testati per portata: 35 q (per singolo assale).
al suolo per semplice posa. Peso: kg 17. Portata: q 35 (per singolo assale). 6 PGR30N - elemento in gomma grezza colore nero
Velocità max di passaggio 4 km/h. 7 PGR30E - elemento in gomma ricoperta di elasto plastico giallo antiscivolo
PGR090N - mm 900 x 490 x 70 h, colore nero

298
