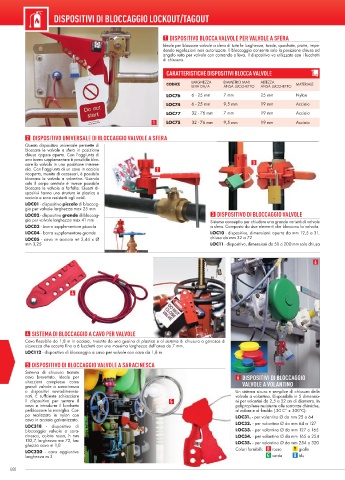

Page 448 - Catalogo 56

DISPOSITIVI DI BLOCCAGGIO LOCKOUT/TAGOUT

1 DISPOSITIVO BLOCCA VALVOLE PER VALVOLE A SFERA
Ideale per bloccare valvole a sfera di tutte le lunghezze, tonde, quadrate, piatte, impe-
dendo regolazioni non autorizzate. Il bloccaggio consente solo la posizione chiusa ad
angolo retto per valvole con comando a leva. Il dispositivo va utilizzato con i lucchetti
di chiusura.
CARATTERISTICHE DISPOSITIVI BLOCCA VALVOLE

LARGHEZZA DIAMETRO MAX ALTEZZA
CODICE LEVA DA/A ANSA LUCCHETTO ANSA LUCCHETTO MATERIALE
LOC76 6 - 25 mm 7 mm 25 mm Nylon
LOC74 6 - 25 mm 9,5 mm 19 mm Acciaio
LOC77 32 - 76 mm 7 mm 19 mm Acciaio
1 LOC75 32 - 76 mm 9,5 mm 19 mm Acciaio

2 DISPOSITIVO UNIVERSALE DI BLOCCAGGIO VALVOLE A SFERA
Questo dispositivo universale permette di
bloccare le valvole a sfera in posizione
chiusa oppure aperta. Con l’aggiunta di
una barra supplementare è possibile bloc- 3
care la valvola in una posizione interme-
dia. Con l’aggiunta di un cavo in acciaio 2
ricoperto, munito di accessori, è possibile
bloccare le valvole a volantino. Usando
solo il corpo centrale è invece possibile
bloccare le valvole a farfalla. Questi di-
spositivi hanno una struttura in plastica e
acciaio e sono resistenti agli acidi.
LOC01 - dispositivo piccolo di bloccag-
gio per valvole larghezza max 25 mm
LOC02 - dispositivo grande di bloccag- 3 DISPOSITIVO DI BLOCCAGGIO VALVOLE
gio per valvole larghezza max 41 mm Sistema concepito per chiudere una grande varietà di valvole
LOC03 - barra supplementare piccola a sfera. Composto da due elementi che bloccano la valvola.
LOC04 - barra supplementare grande LOC10 - dispositivo, dimensioni: aperta da mm 12,5 a 31,
LOC05 - cavo in acciaio mt 2,44 x Ø chiusa da mm 32 a 72
mm 3,25 LOC11 - dispositivo, dimensioni da 50 a 200 mm solo chiusa

6

4

4 SISTEMA DI BLOCCAGGIO A CAVO PER VALVOLE
Cavo fl essibile da 1,8 m in acciaio, rivestito da una guaina di plastica e al sistema di chiusura a ganasce di
sicurezza che accetta fi no a 6 lucchetti con una massima larghezza dell’ansa da 7 mm.
LOC112 - dispositivo di bloccaggio a cavo per valvole con cavo da 1,8 m
5 DISPOSITIVO DI BLOCCAGGIO VALVOLE A SARACINESCA
Sistema di chiusura tramite
cavo brevettato. Ideale per 6 DISPOSITIVI DI BLOCCAGGIO
situazioni complesse come VALVOLE A VOLANTINO
grandi valvole a saracinesca
o dispositivi sovradimensio- Un sistema sicuro e semplice di chiusura delle
nati. È suffciente schiacciare valvole a volantino. Disponibile in 5 dimensio-
il dispositivo per serrare il 5 ni per volantini da 2,5 a 32 cm di diametro. In
cavo e introdurre il lucchetto polipropilene resistente alle sostanze chimiche,
perbloccare la maniglia. Cor- al calore e al freddo (-30 C° + 300°C).
po realizzato in nylon con LOC31. - per volantino Ø da mm 25 a 64
cavo in acciaio galvanizzato.
LOC318 - dispositivo di LOC32. - per volantino Ø da mm 64 a 127
bloccaggio valvole a sara- LOC33. - per volantino Ø da mm 127 a 165
cinesca, colore rosso, h mm LOC34. - per volantino Ø da mm 165 a 254
182,7, larghezza mm 72, lun- LOC35. - per volantino Ø da mm 254 a 320
ghezza cavo m 1,8
LOC320 - cavo aggiuntivo Colori fornibili: R rosso Y giallo
lunghezza m 3 G verde B blu
