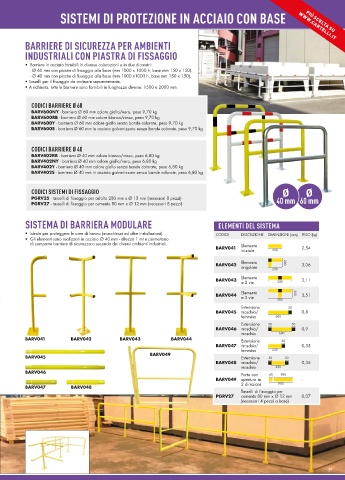

SISTEMI DI PROTEZIONE IN ACCIAIO CON BASE WWW.CARTELLI.IT

PIÙ SCELTA SU
BARRIERE DI SICUREZZA PER AMBIENTI
INDUSTRIALI CON PIASTRA DI FISSAGGIO

• Barriere in acciaio fornibili in diverse colorazioni e in due diametri:
- Ø 60 mm con piastre di fissaggio alla base (mm 1000 x 1000 h, base mm 150 x 150).
- Ø 40 mm con piastre di fissaggio alla base (mm 1000 x1000 h, base mm 150 x 150).
• Tasselli per il fissaggio da ordinare separatamente.
• A richiesta, tutte le barriere sono fornibili in lunghezze diverse: 1500 e 2000 mm.

CODICI BARRIERE Ø 60
BARV600NY - barriera Ø 60 mm colore giallo/nero, peso 9,70 kg
BARV600RB - barriera Ø 60 mm colore bianco/rosso, peso 9,70 kg
BARV600Y - barriera Ø 60 mm colore giallo senza bande colorate, peso 9,70 kg
BARV600S - barriera Ø 60 mm in acciaio galvanizzato senza bande colorate, peso 9,70 kg

CODICI BARRIERE Ø 40
BARV402RB - barriera Ø 40 mm colore bianco/rosso, peso 6,80 kg
BARV402NY - barriera Ø 40 mm colore giallo/nero, peso 6,80 kg
BARV402Y - barriera Ø 40 mm colore giallo senza bande colorate, peso 6,80 kg
BARV402S - barriera Ø 40 mm in acciaio galvanizzato senza bande colorate, peso 6,80 kg

CODICI SISTEMI DI FISSAGGIO Ø Ø
PGRV25 - tasselli di fissaggio per asfalto 280 mm x Ø 13 mm (necessari 8 pezzi) 40 mm 60 mm
PGRV27 - tasselli di fissaggio per cemento 80 mm x Ø 12 mm (necessari 8 pezzi)

SISTEMA DI BARRIERA MODULARE ELEMENTI DEL SISTEMA
• Ideale per proteggere le aree di lavoro (macchinari ed altre installazioni). CODICE DESCRIZIONE DIMENSIONI (mm) PESO (kg)
• Gli elementi sono realizzati in acciaio Ø 40 mm - altezza 1 mt e permettono
di comporre barriere di sicurezza a seconda dei diversi ambienti industriali. Elemento
BARV041 2,54
iniziale 200
Elemento
BARV042 200 3,06
angolare
200
Elemento
BARV043 380 3,11
a 2 vie
Elemento
BARV044 200 3,51
a 3 vie
380
Estensione 50
BARV045 maschio/ 0,8
femmina 600
Estensione 50 50
BARV046 maschio/ 0,9
maschio 600
BARV041 BARV042 BARV043 BARV044 Estensione 50
BARV047 maschio/ 0,35
femmina 250
BARV049
BARV045 Estensione 50 50
BARV048 maschio/ 0,35
maschio 250
BARV046
Porta con 40 890
BARV049 apertura in -
2 direzioni 950
BARV047 BARV048
Tasselli di fissaggio per
PGRV27 cemento 80 mm x Ø 12 mm 0,07
(necessari 4 pezzi a base)
