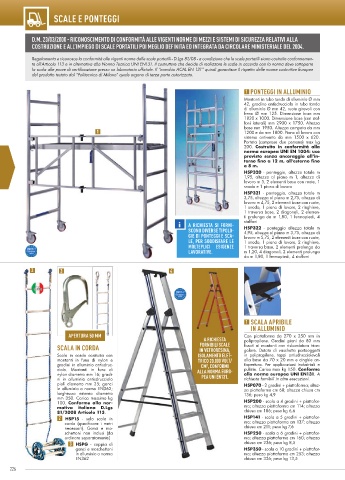

Page 228 - Catalogo 57

SCALE E PONTEGGI
D.M. 23/03/2000 RICONOSCIMENTO DI CONFORMITÀ ALLE VIGENTI NORME DI MEZZI E SISTEMI DI SICUREZZA RELATIVI ALLA
COSTRUZIONE E ALL’IMPIEGO DI SCALE PORTATILI POI MEGLIO DEFINITA ED INTEGRATA DA CIRCOLARE MINISTERIALE DEL 2004.
Regolamenta e riconosce la conformità alle vigenti norme delle scale portatili - D.Lgs 81/08 - a condizione che le scale portatili siano costruite conformemen-
te all’Articolo 113 e in alternativa alla Norma Tecnica UNI EN131. Il costruttore che decide di realizzare le scale in accordo con la norma deve sottoporre
la scala alle prove di certificazione presso un laboratorio ufficiale. Il “marchio ACAL EN 131” quindi garantisce il rispetto delle norme costruttive Europee
del prodotto testato dal “Politecnico di Milano” quale organo di terza parte autorizzato.
1 1200 e da mm 1800. Piano di lavoro con
2 3
D.Lgs.
81-2008
APERTURA 50 MM
SCALA IN CORDA
Scala in corda costruita con
montanti in fune di nylon e
gradini in alluminio antisdruc-
ciolo. Montanti in fune di
nylon diametro mm 16; gradi-
ni in alluminio antisdrucciolo
pioli diametro mm 25; ganci
in alluminio a norma EN362;
larghezza esterna diametro
mm 350. Carico massimo kg
100. Conforme alla nor-
mativa italiana D.Lgs
81/2008 Articolo 113.
2 HSP15 - solo scala in
corda (specificare i metri
necessari). Ganci e mo-
schettoni non inclusi (da
ordinare separatamente)
3 HSPG - coppia di
ganci e moschettoni
in alluminio a norma
EN362
226
1 PONTEGGI IN ALLUMINIO
Montanti in tubo tondo di alluminio Ø mm
42, gradino antisdrucciolo in tubo tondo
di alluminio Ø mm 42, ruote girevoli con
freno Ø mm 125. Dimensione base mm
1820 x 1000. Dimensione base (con staf-
foni laterali) mm 2900 x 1750. Altezza
base mm 1950. Altezza campata da mm
sistema antivento da mm 1500 x 620.
Portata (comprese due persone) max kg
200. Costruito in conformità alla
norma europea UNI EN 1004: uso
previsto senza ancoraggio all’in-
terno fino a 12 m, all’esterno fino
a 8 m.
HSP320 - ponteggio, altezza totale m
1,95, altezza al piano m 1, altezza di
lavoro m 3, 2 elementi base con ruote, 1
snodo e 1 piano di lavoro
HSP321 - ponteggio, altezza totale m
3,75, altezza al piano m 2,75, altezza di
lavoro m 4,75, 2 elementi base con ruote,
1 snodo, 1 piano di lavoro, 2 ringhiere,
1 traversa base, 2 diagonali, 2 elemen-
ti prolunga da m 1,80, 1 fermapiedi, 4
staffoni
A RICHIESTA SI FORNI
SCONO DIVERSE TIPOLO HSP322 - ponteggio altezza totale m
GIE DI PONTEGGI E SCA 4,95, altezza al piano m 3,75, altezza di
lavoro m 5,75, 2 elementi base con ruote,
LE, PER SODDISFARE LE 1 snodo, 1 piano di lavoro, 2 ringhiere,
MOLTEPLICI ESIGENZE 1 traversa base, 2 elementi prolunga da
LAVORATIVE. m 1,20, 4 diagonali, 2 elementi prolunga
da m 1,80, 1 fermapiedi, 4 staffoni
4
1 SCALA APRIBILE
IN ALLUMINIO
A A RICHIESTA RICHIESTA Con piattaforma da 270 x 250 mm in
F
FORNIBILI SCALE ORNIBILI SCALE polipropilene. Gradini piani da 80 mm
fi ssati ai montanti con risbordatura trian-
IN VETRORESINA, IN VETRORESINA,
golare. Dotata di vaschetta portaoggetti
ISOLAMENTO ELET ISOLAMENTO ELET in polipropilene, tappi antisdrucciolevoli
TRICO 20.000 VOLT/TRICO 20.000 VOLT/ alla base da 70 x 20 mm e cinghie an-
CM , CONFORMI CM , CONFORMI tiapertura. Per applicazioni industriali e
2 2
ALL pulizie. Carico max kg 150. Conforme
ALLA NORMA EURO A NORMA EURO
PEA UNI EN131. UNI EN131. alla norma europea UNI EN131. A
PEA
richiesta fornibili in altre esecuzioni.
HSP070 - 2 gradini + piattaforma; altez-
za piattaforma cm 68; altezza chiusa cm
136; peso kg 4,9
HSP200 - scala a 4 gradini + piattafor-
ma; altezza piattaforma cm 114; altezza
chiusa cm 186; peso kg 6,6
HSP141 - scala a 5 gradini + piattafor-
ma; altezza piattaforma cm 137; altezza
chiusa cm 211; peso kg 7,6
HSP250 - scala a 6 gradini + piattafor-
ma; altezza piattaforma cm 160; altezza
chiusa cm 236; peso kg 8,5
HSP350 - scala a 10 gradini + piattafor-
ma; altezza piattaforma cm 253; altezza
chiusa cm 336; peso kg 13,5
