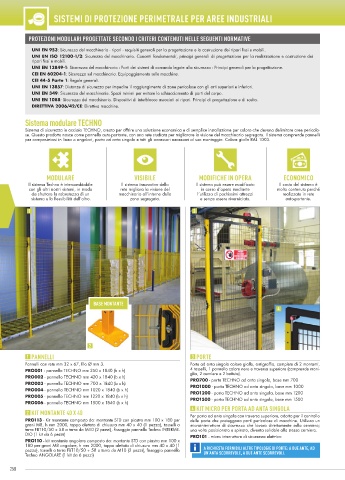

Page 260 - Catalogo 57

SISTEMI DI PROTEZIONE PERIMETRALE PER AREE INDUSTRIALI

PROTEZIONI MODULARI PROGETTATE SECONDO I CRITERI CONTENUTI NELLE SEGUENTI NORMATIVE

UNI EN 953: Sicurezza del macchinario - ripari - requisiti generali per la progettazione e la costruzione dei ripari fi ssi e mobili.
UNI EN ISO 12100-1/2: Sicurezza del macchinario. Concetti fondamentali, principi generali di progettazione per la realizzazione e costruzione dei
ripari fi ssi e mobili.
UNI EN 13849-1: Sicurezza del macchinario - Parti dei sistemi di comando legate alla sicurezza - Principi generali per la progettazione.
CEI EN 60204-1: Sicurezza sul macchinario. Equipaggiamento sulle macchine.
CEI 44-5 Parte 1: Regole generali.
UNI EN 13857: Distanze di sicurezza per impedire il raggiungimento di zone pericolose con gli arti superiori e inferiori.
UNI EN 349: Sicurezza del macchinario. Spazi minimi per evitare lo schiacciamento di parti del corpo.
UNI EN 1088: Sicurezza del macchinario. Dispositivi di interblocco associati ai ripari. Principi di progettazione e di scelta.
DIRETTIVA 2006/42/CE: Direttiva macchine.
Sistema modulare TECHNO

Sistema di sicurezza in acciaio TECHNO, creato per offrire una soluzione economica e di semplice installazione per coloro che devono delimitare aree pericolo-
se. Questo prodotto nasce come pannello auto-portante, con una rete studiata per migliorare la visione del macchinario segregato. Il sistema comprende pannelli
per composizioni in linea o angolari, porta ad anta singola e tutti gli accessori necessari al suo montaggio. Colore giallo RAL 1003.

MODULARE VISIBILE MODIFICHE IN OPERA ECONOMICO
Il sistema Techno è intercambiabile Il sistema innovativo della Il sistema può essere modifi cato Il costo del sistema è
con gli altri nostri sistemi, in modo rete migliora la visione del in corso d’opera mediante molto contenuto perché
da sfruttare la robustezza di un macchinario all’interno della l’utilizzo di pochissimi attrezzi realizzato in rete
sistema e la fl essibilità dell’altro. zona segregata. e senza essere riverniciato. auto-portante.

1 3

BASE MONTANTE
4

2
1 PANNELLI 3 PORTE
Pannelli con rete mm 32 x 67, fi lo Ø mm 3. Porte ad anta singola colore giallo, antigraffi o, complete di 2 montanti,
PRO001 - pannello TECHNO mm 250 x 1840 (b x h) 4 tasselli, 1 pannello colore nero e traversa superiore (comprende mani-
glia, 2 cerniere e 2 battute).
PRO002 - pannello TECHNO mm 420 x 1840 (b x h) PRO700 - porta TECHNO ad anta singola, base mm 700
PRO003 - pannello TECHNO mm 700 x 1840 (b x h) PRO1000 - porta TECHNO ad anta singola, base mm 1000
PRO004 - pannello TECHNO mm 1020 x 1840 (b x h)
PRO005 - pannello TECHNO mm 1220 x 1840 (b x h) PRO1200 - porta TECHNO ad anta singola, base mm 1200
PRO1500 - porta TECHNO ad anta singola, base mm 1500
PRO006 - pannello TECHNO mm 1500 x 1840 (b x h)
2 KIT MONTANTE 40 X 40 4 KIT MICRO PER PORTA AD ANTA SINGOLA
Per porta ad anta singola con traverso superiore, adatto per il controllo
PRO113 - Kit montante composto da: montante STD con piastra mm 100 x 180 per delle porte che proteggono parti pericolose di macchine. Utilizza un
grani M8, h mm 2000, tappo alettato di chiusura mm 40 x 40 (1 pezzo), tasselli a microinterruttore di sicurezza che lavora direttamente sulla cerniera;
terra FBT10/50 + 58 a terra da M10 (2 pezzi), fi ssaggio pannello Techno INTERME- una volta posizionato e spinato, diventa solidale alla stessa cerniera.
DIO (1 kit da 6 pezzi) PRO101 - micro interruttore di sicurezza elettrico
PRO110 - kit montante angolare composto da: montante STD con piastra mm 100 x
180 per grani M8 angolare, h mm 2000, tappo alettato di chiusura mm 40 x 40 (1 A RICHIESTA FORNIBILI ALTRE TIPOLOGIE DI PORTE: A DUE ANTE, AD
pezzo), tasselli a terra FBT10/50 + 58 a terra da M10 (2 pezzi), fi ssaggio pannello UN’ANTA SCORREVOLE, A DUE ANTE SCORREVOLI.
Techno ANGOLARE (1 kit da 6 pezzi)
