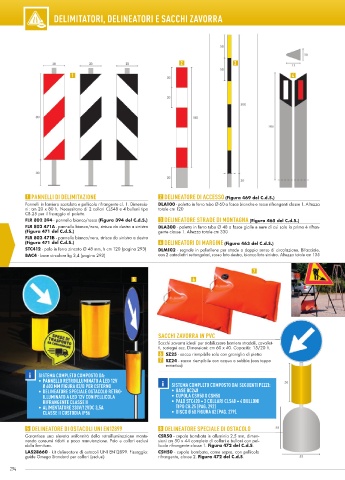

Page 296 - Catalogo 57

DELIMITATORI, DELINEATORI E SACCHI ZAVORRA

2 3

1 4

1 PANNELLI DI DELIMITAZIONE 2 DELINEATORE DI ACCESSO (Figura 469 del C.d.S.)
Pannelli in lamiera scatolata e pellicola rifrangente cl. 1. Dimensio- DLA100 - paletto in ferro tubo Ø 60 a fasce bianche e rosse rifrangenti classe 1. Altezza
ni: cm 20 x 80 h. Necessitano di 2 collari CLS48 e 4 bulloni tipo totale cm 120
CB.25 per il fi ssaggio al paletto.
FLR 802 394 - pannello bianco/rosso (Figura 394 del C.d.S.) 3 DELINEATORE STRADE DI MONTAGNA (Figura 465 del C.d.S.)
FLR 802 471A - pannello bianco/nero, strisce da destra a sinistra DLA300 - paletto in ferro tubo Ø 48 a fasce gialle e nere di cui solo la prima è rifran-
(Figura 471 del C.d.S.) gente classe 1. Altezza totale cm 330
FLR 802 471B - pannello bianco/nero, strisce da sinistra a destra
(Figura 471 del C.d.S.) 4 DELINEATORI DI MARGINE (Figura 463 del C.d.S.)
STC412 - palo in ferro zincato Ø 48 mm, h cm 120 (pagina 293) DLM102 - segnale in polietilene per strade a doppio senso di circolazione. Bifacciale,
BAC4 - base circolare kg 3,4 (pagina 293) con 2 catadiottri rettangolari, rosso lato destro, bianco lato sinistro. Altezza totale cm 135

7 7
5 6 6

S SACCHI ZAVORRA IN PVCACCHI ZAVORRA IN PVC
Sacchi zavorra ideali per stabilizzare barriere stradali, cavallet-
ti, sostegni ecc. Dimensioni: cm 60 x 40. Capacità: 15/20 lt.
6 SZ25 - sacco riempibile solo con graniglia di pietra
7 SZ24 - sacco riempibile con acqua o sabbia (con tappo
ermetico)
SISTEMA COMPLETO COMPOSTO DA:
• PANNELLO RETROILLUMINATO A LED 12V
Ø 600 MM FIGURA 82/B PER ESTERNO SISTEMA COMPLETO COMPOSTO DAI SEGUENTI PEZZI:
• DELINEATORE SPECIALE OSTACOLO RETRO • BASE BC248
ILLUMINATO A LED 12V CON PELLICOLA • CUPOLA CSR50 O CSH50
RIFRANGENTE CLASSE II • PALO STC420 + 2 COLLARI CLS48 + 4 BULLONI
• ALIMENTATORE 230V/12VDC 3,5A TIPO CB.25 (PAG. 292)
CLASSE II CUSTODIA IP56 • DISCO Ø 60 FIGURA 82 (PAG. 279).

5 DELINEATORE DI OSTACOLI UNI EN12899 8 DELINEATORE SPECIALE DI OSTACOLO
Garantisce una elevata uniformità della retroilluminazione mante- CSR50 - cupola bombata in alluminio 2,5 mm, dimen-
nendo consumi ridotti e poca manutenzione. Palo e collari esclusi sioni cm 50 x 44 completa di collari e bulloni con pel-
dalla fornitura. licola rifrangente classe 1. Figura 472 del C.d.S.
LAS28660 - kit delineatore di ostacoli UNI EN12899. Fissaggio: CSH50 - cupola bombata, come sopra, con pellicola
guide Omega Standard per collari (esclusi) rifrangente, classe 2. Figura 472 del C.d.S.
294 295
