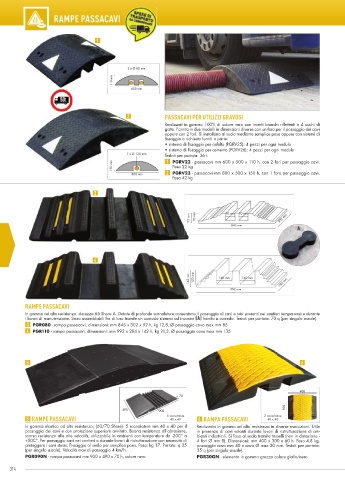

Page 316 - Catalogo 57

RAMPE PASSACAVI

1

2 x Ø 80 mm
110 mm 110 mm
600 mm

2 PASSACAVI PER UTILIZZI GRAVOSI
Realizzati in gomma 100% di colore nero con inserti bianchi rifl ettenti e 4 occhi di
gatto. Fornito in due modelli in dimensioni diverse con un foro per il passaggio dei cavi
oppure con 2 fori. Si installano al suolo mediante semplice posa oppure con sistemi di
fi ssaggio a richiesta forniti a parte:
• sistema di fi ssaggio per asfalto (PGRV25): 4 pezzi per ogni modulo
• sistema di fi ssaggio per cemento (PGRV26): 4 pezzi per ogni modulo
1 x Ø 120 mm Testati per portata: 36 t.
150 mm 1 PGRV22 - passacavi mm 600 x 500 x 110 h, con 2 fori per passaggio cavi.
Peso 22 kg
800 mm 2 PGRV23 - passacavi mm 800 x 500 x 150 h, con 1 foro per passaggio cavi.
Peso 42 kg

3

92 mm 92 mm 70 mm 90 mm 90 mm 302 mm
845 mm
A

4

142 mm 142 mm 120 mm 140 mm 140 mm 284 mm
992 mm

RAMPE PASSACAVI
In gomma ad alta resistenza, durezza 65 Shore A. Dotate di profonde scanalature consentono il passaggio di cavi e tubi presenti nei cantieri temporanei e durante
i lavori di manutenzione. Sono assemblabili fra di loro tramite un comodo sistema ad incastro (A) fornito a corredo. Testati per portata: 70 q (per singolo assale).
3 PGR080 - rampa passacavi, dimensioni: mm 845 x 302 x 92 h, kg 12,8, Ø passaggio cavo max mm 85
4 PGR110 - rampa passacavi, dimensioni: mm 992 x 284 x 142 h, kg 21,3, Ø passaggio cavo max mm 135

5 6

400
400
70
300 300
490 900
5 RAMPE PASSACAVI 5 scanalature 6 RAMPA PASSACAVI 2 scanalature
40 x 40
40 x 40
In gomma elastica ad alta resistenza, (60/70 Shore). 5 scanalature mm 40 x 40 per il Realizzata in gomma ad alta resistenza in diverse esecuzioni. Utile
passaggio dei cavi e con protezione superiore avvitata. Buona resistenza all’abrasione, in presenza di cavi volanti durante lavori di ristrutturazione di am-
scarsa resistenza alle alte velocità, utilizzabile in ambienti con temperature da -20C° a bienti industriali. Si fi ssa al suolo tramite tasselli (non in dotazione -
+50C°. Per passaggio cavi nei cantieri o durante lavori di ristrutturazione con necessità di 4 fori Ø mm 8). Dimensioni: mm 400 x 300 x 60 h. Peso 4,8 kg,
proteggere i cavi stessi. Fissaggio al suolo per semplice posa. Peso: kg 17. Portata: q 35 passaggio cavo mm 40 x cavo Ø max 30 mm. Testati per portata:
(per singolo assale). Velocità max di passaggio 4 km/h. 35 q (per singolo assale).
PGR090N - rampa passacavi mm 900 x 490 x 70 h, colore nero PGR30GN - elemento in gomma grezza colore giallo/nero
314 315
