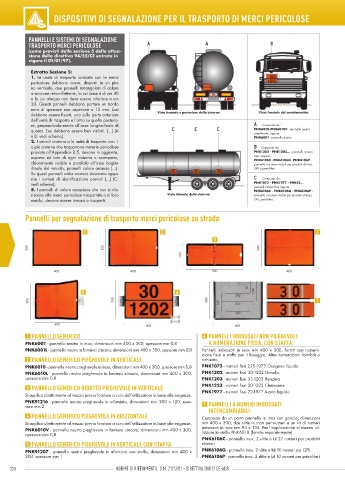

P. 330
DISPOSITIVI DI SEGNALAZIONE PER IL TRASPORTO DI MERCI PERICOLOSE
PANNELLI E SISTEMI DI SEGNALAZIONE
TRASPORTO MERCI PERICOLOSE A A B
(come previsti dalla sezione 5 della attua-
zione della direttiva 94/55/CE entrata in
vigore il 01/01/97).
Estratto Sezione 5:
1. Le unità di trasporto caricate con le merci
pericolose debbono avere, disposti in un pia-
no verticale, due pannelli rettangolari di colore
arancione retro-rifl ettente, la cui base è di cm 40
e la cui altezza non deve essere inferiore a cm
30. Questi pannelli debbono portare un bordo
nero di spessore non superiore a 15 mm. Essi Vista frontale e posteriore della cisterna Vista frontale del semirimorchio
debbono essere fi ssati, uno sulla parte anteriore
dell’unità di trasporto e l’altro su quella posterio-
re, perpendicolarmente all’asse longitudinale di A Composto da:
questa. Essi debbono essere ben visibili. (...) (A C C C PNK6010-PNK6010V - pannello neutro
pieghevole, oppure
e B: vedi schema). PNK6001 - pannello neutro
2. I veicoli cisterna o le unità di trasporto con 1
o più cisterne che trasportano materie pericolose B Composto da:
previste all’Appendice B.5, devono in aggiunta, PNK1202 - PNK1203... - pannelli numeri
esporre sul lato di ogni cisterna o scomparto, fi ssi, oppure
PNK6106C - PNK6106G - PNK6106P -
chiaramente visibile e parallelo all’asse longitu- pannello a numeri mobili per prodotti chimici,
dinale del veicolo, pannelli colore arancio (...). GPL o petroliferi.
Su questi pannelli color arancio dovranno appa-
rire i numeri di identifi cazione previsti (...) (C: C Composto da:
vedi schema). PNK1073 - PNK1977 - PNK12.. -
pannelli numeri fi ssi oppure
8. I pannelli di colore arancione che non si rife- PNK6106C - PNK6106G - PNK6106P -
riscono alle merci pericolose trasportate o ai loro Vista laterale della cisterna pannello a numeri mobili per prodotti chimici,
residui, devono essere rimossi o ricoperti. GPL, petroliferi.
Pannelli per segnalazione di trasporto merci pericolose su strada
1 2 4
3
300 300 300
120
400 400 300 400
81
5 6 150
202
300 300 300 149 255 7
202
400 400 400
1 PANNELLO GENERICO 6 PANNELLI IMBOSSATI NON PIEGHEVOLI
PNK6001 - pannello neutro in inox, dimensioni mm 400 x 300, spessore mm 0,8 A NUMERAZIONE FISSA, CON STAFFA
PNK6001L - pannello neutro in lamiera zincata, dimensioni mm 400 x 300, spessore mm 0,8 Pannelli imbossati in inox mm 400 x 300, forniti con numera-
zione fi ssa e staffa per il fi ssaggio. Altre numerazioni fornibili a
2 PANNELLO GENERICO PIEGHEVOLE IN VERTICALE richiesta.
PNK6010 - pannello neutro pieghevole in inox, dimensioni mm 400 x 300, spessore mm 0,8 PNK1073 - numeri fissi 225-1073 Ossigeno liquido
PNK6010L - pannello neutro pieghevole in lamiera zincata, dimensioni mm 400 x 300, PNK1202 - numeri fissi 30-1202 Gasolio
spessore mm 0,8 PNK1203 - numeri fissi 33-1203 Benzina
3 PANNELLO GENERICO RIDOTTO PIEGHEVOLE IN VERTICALE PNK1223 - numeri fissi 30-1223 Cherosene
PNK1977 - numeri fissi 22-1977 Azoto liquido
Si applica direttamente al mezzo previa foratura a cura dell’utilizzatore in base alle esigenze.
PNK91216 - pannello neutro pieghevole in alluminio, dimensioni mm 300 x 120, spes- 7 PANNELLI A NUMERI IMBOSSATI
sore mm 2 INTERCAMBIABILI
4 PANNELLO GENERICO PIEGHEVOLE IN ORIZZONTALE Composto da un porta pannello in inox con gancio, dimensioni
Si applica direttamente al mezzo previa foratura a cura dell’utilizzatore in base alle esigenze. mm 400 x 300; due slitte in inox per numeri e un kit di numeri
PNK6010V - pannello neutro pieghevole in lamiera zincata, dimensioni mm 400 x 300, imbossati in inox mm 94 x 134. Per l’applicazione al mezzo uti-
lizzare la staffa PNK6018 (fornita separatamente).
spessore mm 0,8
PNK6106C - pannello inox, 2 slitte e kit 27 numeri per prodotti
5 PANNELLO GENERICO PIEGHEVOLE IN VERTICALE CON STAFFA chimici
PNK91207 - pannello neutro pieghevole in alluminio con staffa, dimensioni mm 400 x PNK6106G - pannello inox, 2 slitte e kit 10 numeri per GPL
300, spessore mm 1 PNK6106P - pannello inox, 2 slitte e kit 10 numeri per petroliferi
328 NORME DI RIFERIMENTO: D.M. 21/12/01 DIRETTIVA 2001/7 CE ADR 329
