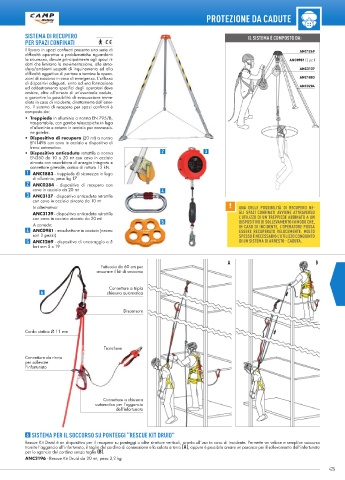

Page 427 - Catalogo 57

PROTEZIONE DA CADUTE

SISTEMA DI RECUPERO IL SISTEMA È COMPOSTO DA:
PER SPAZI CONFINATI
Il lavoro in spazi confi nati presenta una serie di ANC1269
diffi coltà operative e problematiche riguardanti
la sicurezza, dovute principalmente agli spazi ri- ANC0981 (2 pz.)
dotti che limitano la movimentazione, alle atmo-
sfere/ambienti sospetti di inquinamento ed alla ANC3137
diffi coltà oggettiva di portare a termine le opera-
zioni di soccorso in caso di emergenza. L’utilizzo ANC1883
di dispositivi adeguati, unito ad una formazione
ed addestramento specifi ci degli operatori deve ANC0284
ambire, oltre all’arresto di un’eventuale caduta,
a garantire la possibilità di evacuazione imme-
diata in caso di incidente, direttamente dall’ester-
no. Il sistema di recupero per spazi confi nati è
composto da:
• Treppiede in alluminio a norma EN 795/B,
trasportabile, con gambe telescopiche in lega
d’alluminio e catena in acciaio per connessio-
ne gambe.
• Dispositivo di recupero (20 mt) a norma
EN1496 con cavo in acciaio e dispositivo di
freno automatico.
• Dispositivo anticaduta retrattile a norma 2 3
EN360 da 10 o 20 mt con cavo in acciaio
zincato con assorbitore di energia integrato e
connettore girevole, carico di rottura 12 kN.
1 ANC1883 - treppiede di sicurezza in lega
di alluminio, peso kg 17
2 ANC0284 - dispositivo di recupero con
cavo in acciaio da 20 mt 4
3 ANC3137 - dispositivo anticaduta retrattile
con cavo in acciaio zincato da 10 mt
In alternativa: UNA DELLE POSSIBILITÀ DI RECUPERO NE
ANC3139 - dispositivo anticaduta retrattile GLI SPAZI CONFINATI AVVIENE ATTRAVERSO
L’UTILIZZO DI UN TREPPIEDE ABBINATO A UN
con cavo in acciaio zincato da 20 mt 5 DISPOSITIVO DI SOLLEVAMENTO IN MODO CHE,
A corredo: IN CASO DI INCIDENTE, L’OPERATORE POSSA
4 ANC0981 - moschettone in acciaio (neces- ESSERE RECUPERATO VELOCEMENTE. MOLTO
sari 2 pezzi) SPESSO È NECESSARIO L’UTILIZZO CONGIUNTO
5 ANC1269 - dispositivo di ancoraggio a 5 DI UN SISTEMA DI ARRESTO CADUTA.
fori mm 5 x 19

A B
Fettuccia da 60 cm per
ancorare il kit di soccorso

Connettore a tripla
6 chiusura automatica

Discensore

Corda statica Ø 11 mm

Tronchese
Connettore da rinvio
per sollevare
l’infortunato

Connettore a chiusura
automatica per l’aggancio
dell’infortunato

6 SISTEMA PER IL SOCCORSO SU PONTEGGI “RESCUE KIT DRUID”
Rescue Kit Druid è un dispositivo per il recupero su ponteggi o altre strutture verticali, pronto all’uso in caso di incidente. Permette un veloce e semplice soccorso
tramite l’aggancio all’infortunato, il taglio del cordino di connessione e la calata a terra (A), oppure è possibile creare un paranco per il sollevamento dell’infortunato
per lo sgancio del cordino senza taglio (B).
ANC2196 - Rescue Kit Druid da 20 mt, peso 3,2 kg
