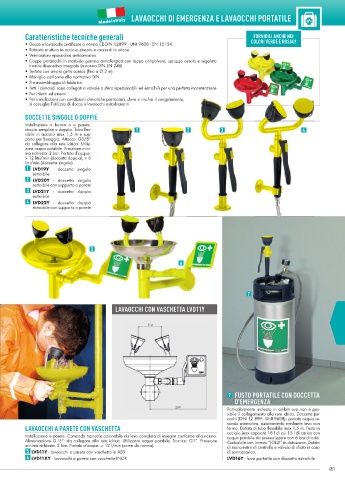

Page 453 - Catalogo 57

LAVAOCCHI DI EMERGENZA E LAVAOCCHI PORTATILE

Caratteristiche tecniche generali FORNIBILI ANCHE NEI

• Docce e lavaocchi certifi cate a norma CE-DIN 12899 - UNI 9608 - EN 15154. COLORI VERDE E ROSSO!
• Robusta struttura in acciaio zincato e raccordi in ottone
• Verniciatura epossidica anticorrosiva
• Coppe paraocchi in morbida gomma antiallergica con tappo antipolvere, spruzzo aerato e regolato
tramite dispositivo integrato (a norma DIN EN 246)
• Testata con ampio getto conico (fi no a Ø 2 m)
• Maniglia conforme alla normativa DIN
• Pre-assemblaggio di fabbrica
• Tutti i comandi sono collegati a valvole a sfera ispezionabili ed estraibili per una perfetta manutenzione
• Per interni ed esterni
• Per installazioni con condizioni climatiche particolari, dove si rischia il congelamento,
si consiglia l’utilizzo di docce e lavaocchi autodrenanti

DOCCETTE SINGOLE O DOPPIE
Installazione a banco o a parete,
doccia semplice o doppia. Tubo fl es- 1 2 3 4
sibile in acciaio inox 1,5 m e sup-
porto per fi ssaggio. Attacco: G3/8”
da collegare alla rete idrica. Utiliz-
zare acqua potabile. Pressione mini-
ma richiesta: 2 bar. Portata d’acqua:
> 12 litri/min (doccetta doppia), > 6
litri/min (doccetta singola).
1 LVD19Y - doccetta singola
estraibile
2 LVD20Y - doccetta singola
estraibile con supporto a parete
3 LVD21Y - doccetta doppia
estraibile
4 LVD22Y - doccetta doppia
estraibile con supporto a parete

5
6 6

7

LAVAOCCHI CON VASCHETTA LVD11Y

7 FUSTO PORTATILE CON DOCCETTA
D’EMERGENZA

Particolarmente indicato in ambiti ove non è pos-
sibile il collegamento alla rete idrica. Doccetta per
occhi (DIN 12 899 - UNI 9608); portata acqua se-
condo normativa, azionamento mediante leva con
LAVAOCCHI A PARETE CON VASCHETTA fermo. Dotata di tubo fl essibile inox 1,5 m. Fusto in
Installazione a parete. Comando manuale azionabile da leva completa di insegna conforme alla norma. acciaio inox capacità 18 l di cui 15 l di carico con
acqua potabile da pressurizzare con 6 bar di aria.
Alimentazione G ½ “: da collegare alla rete idrica. Utilizzare acqua potabile. Scarico: G1”. Pressione Caricabile con innesto “JOLLY” in dotazione. Dotato
minima richiesta: 2 bar. Portata d’acqua: > 12 l/min (come da norma). di manometro di controllo e valvola di sfi ato in caso
5 LVD11Y - lavaocchi a parete con vaschetta in ABS di sovraccarico.
6 LVD11XY - lavaocchi a parete con vaschetta INOX LVD16Y - fusto portatile con doccetta estraibile
