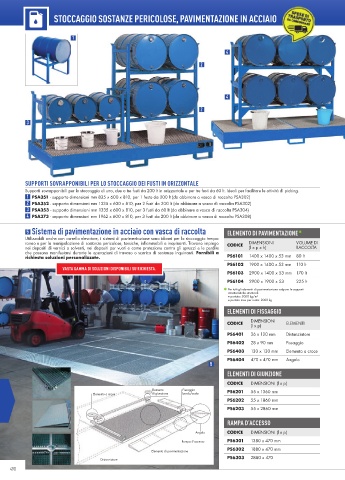

Page 492 - Catalogo 57
P. 492
STOCCAGGIO SOSTANZE PERICOLOSE, PAVIMENTAZIONE IN ACCIAIO
1
4
2
4
2
3
SUPPORTI SOVRAPPONIBILI PER LO STOCCAGGIO DEI FUSTI IN ORIZZONTALE
Supporti sovrapponibili per lo stoccaggio di uno, due o tre fusti da 200 lt in orizzontale e per tre fusti da 60 lt. Ideali per facilitare le attività di picking.
1 PSA351 - supporto dimensioni mm 835 x 600 x 810, per 1 fusto da 200 lt (da abbinare a vasca di raccolta PSA302)
2 PSA352 - supporto dimensioni mm 1335 x 600 x 810, per 2 fusti da 200 lt (da abbinare a vasca di raccolta PSA302)
3 PSA353 - supporto dimensioni mm 1335 x 600 x 810, per 3 fusti da 60 lt (da abbinare a vasca di raccolta PSA304)
4 PSA373 - supporto dimensioni mm 1962 x 600 x 810, per 3 fusti da 200 lt (da abbinare a vasca di raccolta PSA308)
5 Sistema di pavimentazione in acciaio con vasca di raccolta ELEMENTO DI PAVIMENTAZIONE
Utilizzabili anche con carrello elevatore, i sistemi di pavimentazione sono idonei per lo stoccaggio tempo-
raneo e per la manipolazione di sostanze pericolose, tossiche, infi ammabili e inquinanti. Trovano impiego CODICE DIMENSIONI VOLUME DI
nei depositi di vernici o solventi, nei depositi per vuoti o come protezione contro gli spruzzi e le perdite (l x p x h) RACCOLTA
che possono manifestarsi durante le operazioni di travaso o scarico di sostanze inquinanti. Fornibili a
richiesta soluzioni personalizzate. PS6101 1400 x 1400 x 53 mm 80 lt
PS6102 1900 x 1400 x 53 mm 110 lt
VASTA GAMMA DI SOLUZIONI DISPONIBILI SU RICHIESTA.
PS6103 2900 x 1400 x 53 mm 170 lt
PS6104 2900 x 1900 x 53 225 lt
Per tutti gli elementi di pavimentazione valgono le seguenti
caratteristiche strutturali:
• portata: 5000 kg/m 2
• portata max per ruota: 2000 kg
ELEMENTI DI FISSAGGIO
CODICE DIMENSIONI ELEMENTI
(l x p)
PS6401 36 x 120 mm Distanziatore
PS6402 28 x 90 mm Fissaggio
PS6403 130 x 130 mm Elemento a croce
PS6404 470 x 470 mm Angolo
5
ELEMENTI DI GIUNZIONE
CODICE DIMENSIONI (l x p)
Elemento Fissaggio PS6201
Elemento a croce di giunzione bordo/suolo 55 x 1360 mm
PS6202 55 x 1860 mm
PS6203 55 x 2860 mm
RAMPA D’ACCESSO
Angolo CODICE DIMENSIONI (l x p)
Rampa d’accesso PS6301 1380 x 470 mm
PS6302 1880 x 470 mm
Elemento di pavimentazione
PS6303 2880 x 470
Distanziatore
490
