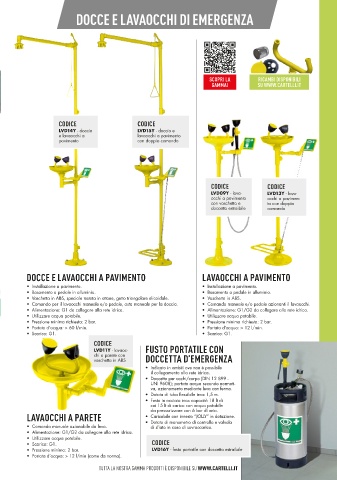

Page 91 - Catalogo 57 Light Edition
P. 91
DOCCE E LAVAOCCHI DI EMERGENZA
SCOPRI LA RICAMBI DISPONIBILI
GAMMA! SU WWW.CARTELLI.IT
CODICE CODICE
LVD14Y - doccia LVD15Y - doccia e
e lavaocchi a lavaocchi a pavimento
pavimento con doppio comando
CODICE CODICE
LVD09Y - lava- LVD13Y - lava-
occhi a pavimento occhi a pavimen-
con vaschetta e to con doppio
doccetta estraibile comando
DOCCE E LAVAOCCHI A PAVIMENTO LAVAOCCHI A PAVIMENTO
• Installazione a pavimento. • Installazione a pavimento.
• Basamento a pedale in alluminio. • Basamento a pedale in alluminio.
• Vaschetta in ABS, speciale testata in ottone, getto triangolare elicoidale. • Vaschetta in ABS.
• Comando per il lavaocchi manuale e/o pedale, asta manuale per la doccia. • Comando manuale e/o pedale azionanti il lavaocchi.
• Alimentazione: G1 da collegare alla rete idrica. • Alimentazione: G1/G2 da collegare alla rete idrica.
• Utilizzare acqua potabile. • Utilizzare acqua potabile.
• Pressione minima richiesta: 2 bar. • Pressione minima richiesta: 2 bar.
• Portata d’acqua: > 60 l/min. • Portata d’acqua: > 12 l/min.
• Scarico: G1. • Scarico: G1.
CODICE
LVD11Y - lavaoc- FUSTO PORTATILE CON
chi a parete con DOCCETTA D’EMERGENZA
vaschetta in ABS
• Indicato in ambiti ove non è possibile
il collegamento alla rete idrica.
• Doccetta per occhi/corpo (DIN 12 899 -
UNI 9608); portata acqua secondo normati-
va, azionamento mediante leva con fermo.
• Dotata di tubo flessibile inox 1,5 m.
• Fusto in acciaio inox capacità 18 lt di
cui 15 lt di carico con acqua potabile
da pressurizzare con 6 bar di aria.
LAVAOCCHI A PARETE • Caricabile con innesto “JOLLY” in dotazione.
• Comando manuale azionabile da leva. • Dotato di manometro di controllo e valvola
di sfiato in caso di sovraccarico.
• Alimentazione: G1/G2 da collegare alla rete idrica.
• Utilizzare acqua potabile.
• Scarico: G1. CODICE
• Pressione minima: 2 bar. LVD16Y - fusto portatile con doccetta estraibile
• Portata d’acqua: > 12 l/min (come da norma).
88 INFO E ORDINI: 02 90.39.90.1 | CS@CARTELLI.IT TUTTA LA NOSTRA GAMMA PRODOTTI È DISPONIBILE SU WWW.CARTELLI.IT 89
