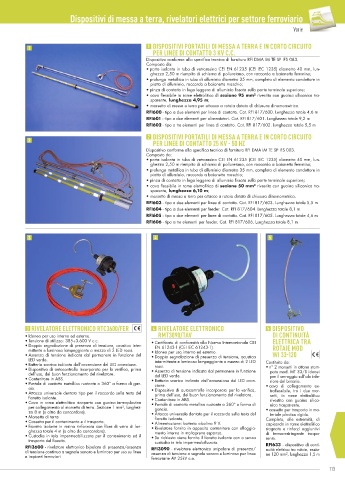

Page 115 - Catalogo_ferroviario_2021

Dispositivi di messa a terra, rivelatori elettrici per settore ferroviario

Varie

1 1 DISPOSITIVI PORTATILI DI MESSA A TERRA E IN CORTO CIRCUITO
PER LINEE DI CONTATTO 3 KV C.C.
Dispositivo conforme alla specifi ca tecnica di fornitura RFI DMA IM TE SP IFS 083.
Composto da:
• parte isolante in tubo di vetroresina CEI EN 61235 (CEI IEC 1235) diametro 40 mm, lun-
ghezza 2,50 m riempito di schiuma di poliuretano, con raccordo a baionetta femmina;
• prolunga metallica in tubo di alluminio diametro 35 mm, completa di elemento conduttore in
piatto di alluminio, raccordo a baionetta maschio;
• pinza di contatto in lega leggera di alluminio fi ssata sulla parte terminale superiore;
• cavo fl essibile in rame elettrolitico di sezione 95 mm rivestito con guaina siliconica tra-
2
sparente, lunghezza 4,95 m;
• morsetto di messa a terra per attacco a rotaia dotato di chiusura dinamometrica.
RFI600 - tipo a due elementi per linee di contatto. Cat. RFI 817/600. Lunghezza totale 4,6 m
RFI601 - tipo a due elementi per alimentatori. Cat. RFI 817/601. Lunghezza totale 9,2 m
RFI602 - tipo a tre elementi per linee di contatto. Cat. RFI 817/602. Lunghezza totale 5,5 m
2 DISPOSITIVI PORTATILI DI MESSA A TERRA E IN CORTO CIRCUITO
2 PER LINEE DI CONTATTO 25 KV 50 HZ
Dispositivo conforme alla specifi ca tecnica di fornitura RFI DMA IM TE SP IFS 003.
Composto da:
• parte isolante in tubo di vetroresina CEI EN 61235 (CEI IEC 1235) diametro 40 mm, lun-
ghezza 2,50 m riempito di schiuma di poliuretano, con raccordo a baionetta femmina;
• prolunga metallica in tubo di alluminio diametro 35 mm, completa di elemento conduttore in
piatto di alluminio, raccordo a baionetta maschio;
• pinza di contatto in lega leggera di alluminio fi ssata sulla parte terminale superiore;
• cavo fl essibile in rame elettrolitico di sezione 50 mm rivestito con guaina siliconica tra-
2
sparente, lunghezza 6,10 m;
• morsetto di messa a terra per attacco a rotaia dotato di chiusura dinamometrica.
RFI603 - tipo a due elementi per linee di contatto. Cat. RFI 817/603. Lunghezza totale 5,5 m
RFI604 - tipo a due elementi per feeder. Cat. RFI 817/604. Lunghezza totale 8,1 m
RFI605 - tipo a due elementi per linee di contatto. Cat. RFI 817/605. Lunghezza totale 4,6 m
RFI606 - tipo a tre elementi per feeder. Cat. RFI 817/606. Lunghezza totale 8,1 m

3 4 5

3 RIVELATORE ELETTRONICO RTC3600/FER 4 RIVELATORE ELETTRONICO 5 DISPOSITIVO
• Idoneo per uso interno ed esterno. RMT3090/TAV DI CONTINUITÀ
• Tensione di utilizzo: 385÷3.600 V c.c. • Certifi cato di conformità alla Norma Internazionale CEI ELETTRICA TRA
• Doppia segnalazione di presenza di tensione, acustica inter- EN 61243-1 (CEI IEC 61243-1). ROTAIE MOD
mittente e luminosa lampeggiante a mezzo di 2 LED rossi. • Idoneo per uso interno ed esterno.
• Assenza di tensione indicata dal permanere in funzione del • Doppia segnalazione di presenza di tensione, acustica WI 33 120
LED verde. intermittente e luminosa lampeggiante a mezzo di 2 LED
• Batteria scarica indicata dall’accensione del LED arancione. rossi. Costituito da:
• n° 2 morsetti in ottone stam-
• Dispositivo di autocontrollo incorporato per la verifi ca, prima • Assenza di tensione indicata dal permanere in funzione pato mod. MT 33/S idonei
dell’uso, del buon funzionamento del rivelatore. del LED verde.
• Contenitore in ABS. • Batteria scarica indicata dall’accensione del LED aran- per il serraggio sull’ala infe-
riore del binario.
• Puntale di contatto metallico ruotante a 360° a forma di gan- cione. • cavo di collegamento ex-
cio. • Dispositivo di autocontrollo incorporato per la verifi ca,
• Attacco universale dentato tipo per il raccordo sulla testa del prima dell’uso, del buon funzionamento del rivelatore. trafl essibile, tra i due mor-
setti, in rame elettrolitico
fi oretto isolante. • Contenitore in ABS.
• Cavo in rame elettrolitico ricoperto con guaina termoplastica • Puntale di contatto metallico ruotante a 360° a forma di rivestito con guaina silico-
nica trasparente.
per collegamento al morsetto di terra. Sezione 1 mm², lunghez- gancio. • cassetta per trasporto in ma-
za 8 m (o altro da concordare). • Attacco universale dentato per il raccordo sulla testa del
teriale plastico rigido.
• Morsetto di terra fi oretto isolante. Completo, alle estremità, di
• Cassetta per il contenimento e il trasporto. • Alimentazione: batteria alcalina 9 V. capicorda in rame elettrolitico
• Fioretto isolante in resina rinforzata con fi bre di vetro di lun- • Rivelatore fornito in apposito contenitore con alloggia- stagnato e rinforzi aggiuntivi
ghezza totale 4 m (o altro da concordare). mento interno in moltoprene espanso.
• Custodia in tela impermeabilizzata per il contenimento ed il • Su richiesta viene fornito il fi oretto isolante con o senza di termorestringente traspa-
rente.
trasporto del fi oretto. custodia in tela impermeabilizzata.
RFI3600 - rivelatore elettronico bipolare di presenza/assenza RFI3090 - rivelatore elettronico unipolare di presenza/ RFI633 - dispositivo di conti-
nuità elettrica tra rotaie, sezio-
di tensione continua a segnale sonoro e luminoso per uso su linee assenza di tensione a segnale sonoro e luminoso per linee ne 120 mm², lunghezza 1,5 m
e impianti ferroviari ferroviarie AV 25kV c.a.
113
