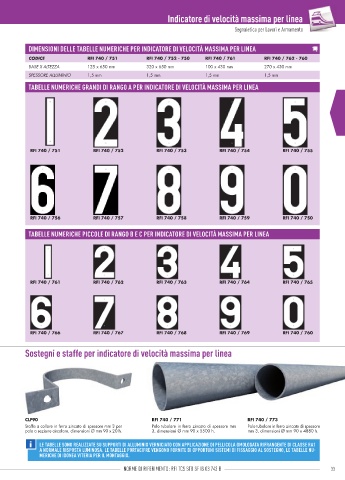

Page 35 - Catalogo_ferroviario_2021

Indicatore di velocità massima per linea

Segnaletica per Lavori e Armamento Segnaletica per Lavori e Armamento

DIMENSIONI DELLE TABELLE NUMERICHE PER INDICATORE DI VELOCITÀ MASSIMA PER LINEA

CODICE RFI 740 / 751 RFI 740 / 752 - 750 RFI 740 / 761 RFI 740 / 762 - 760
BASE X ALTEZZA 125 x 650 mm 320 x 650 mm 100 x 430 mm 270 x 430 mm
SPESSORE ALLUMINIO 1,5 mm 1,5 mm 1,5 mm 1,5 mm
TABELLE NUMERICHE GRANDI DI RANGO A PER INDICATORE DI VELOCITÀ MASSIMA PER LINEA

RFI 740 / 751 RFI 740 / 752 RFI 740 / 753 RFI 740 / 754 RFI 740 / 755

RFI 740 / 756 RFI 740 / 757 RFI 740 / 758 RFI 740 / 759 RFI 740 / 750

TABELLE NUMERICHE PICCOLE DI RANGO B E C PER INDICATORE DI VELOCITÀ MASSIMA PER LINEA

RFI 740 / 761 RFI 740 / 762 RFI 740 / 763 RFI 740 / 764 RFI 740 / 765

RFI 740 / 766 RFI 740 / 767 RFI 740 / 768 RFI 740 / 769 RFI 740 / 760

Sostegni e staffe per indicatore di velocità massima per linea

CLF90
CLF90 RFI 740 / 771 RFI 740 / 773
Staffa a collare in ferro zincato di spessore mm 3 per Palo tubolare in ferro zincato di spessore mm Palo tubolare in ferro zincato di spessore
palo a sezione circolare, dimensioni Ø mm 90 x 20 h. 3, dimensioni Ø mm 90 x 5500 h. mm 3, dimensioni Ø mm 90 x 4880 h.
LE TABELLE SONO REALIZZATE SU SUPPORTI DI ALLUMINIO VERNICIATO CON APPLICAZIONE DI PELLICOLA OMOLOGATA RIFRANGENTE DI CLASSE RA1
A NORMALE RISPOSTA LUMINOSA. LE TABELLE PORTACIFRE VENGONO FORNITE DI OPPORTUNI SISTEMI DI FISSAGGIO AL SOSTEGNO, LE TABELLE NU
MERICHE DI IDONEA VITERIA PER IL MONTAGGIO.

32 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 33
