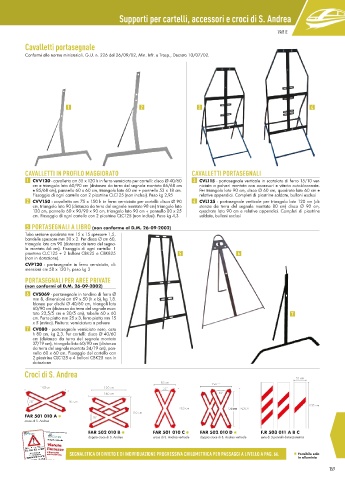

Page 161 - Catalogo_ferroviario_2023

Supporti per cartelli, accessori e croci di S. Andrea

VARIE VARIE
Cavalletti portasegnale

Conformi alle norme ministeriali. G.U. n. 226 del 26/09/02, Min. Infr. e Trasp., Decreto 10/07/02.

1 2 3 4

CAVALLETTI IN PROFILO MAGGIORATO CAVALLETTI PORTASEGNALI

1 CVV120 - cavalletto cm 55 x 120 h in ferro verniciato per cartelli: disco Ø 40/60 3 CVL115 - portasegnale verticale in scatolato di ferro 15/10 ver-
cm e triangolo lato 60/90 cm (distanza da terra del segnale montato 86/68 cm niciato a polveri montato con accessori e viteria autobloccante.
e 85/68 cm), pannello 60 x 60 cm, triangolo lato 60 cm + pannello 53 x 18 cm. Per triangolo lato 90 cm, disco Ø 60 cm, quadrato lato 60 cm e
Fissaggio di ogni cartello con 2 piastrine CLC125 (non inclusi). Peso kg 2,95 relative appendici. Completi di piastrine saldate, bulloni esclusi
2 CVV150 - cavalletto cm 75 x 150 h in ferro verniciato per cartelli: disco Ø 90 4 CVL135 - portasegnale verticale per triangolo lato 120 cm (di-
cm, triangolo lato 90 (distanza da terra del segnale montato 98 cm) triangolo lato stanza da terra del segnale montato 80 cm) disco Ø 90 cm,
120 cm, pannello 60 x 90/90 x 90 cm, triangolo lato 90 cm + pannello 80 x 25 quadrato lato 90 cm e relative appendici. Completi di piastrine
cm. Fissaggio di ogni cartello con 2 piastrine CLC125 (non inclusi). Peso kg 4,3 saldate, bulloni esclusi
5 PORTASEGNALI A LIBRO (non conforme al D.M. 26-09-2002)
Tubo sezione quadrata mm 15 x 15 spessore 1,5,
bandelle spessore mm 30 x 2. Per disco Ø cm 60,
triangolo lato cm 90 (distanza da terra del segna-
le montato 66 cm). Fissaggio di ogni cartello: 1
piastrina CLC125 + 2 bulloni CBK25 o CBK825 5 6
(non in dotazione).
CVP120 - portasegnale in ferro verniciato, di-
mensioni cm 58 x 120 h, peso kg 3

PORTASEGNALI PER AREE PRIVATE
(non conformi al D.M. 26-09-2002)
6 CVS069 - portasegnale in tondino di ferro Ø
mm 8, dimensioni cm 69 x 50 (h x b), kg 1,8.
Idoneo per dischi Ø 40/60 cm, triangoli lato
60/90 cm (distanza da terra del segnale mon-
tato 23,5/5 cm e 20/5 cm), tabelle 60 x 60 7
cm. Ferro piatto mm 25 x 3, ferro piatto mm 15
x 5 (astina). Finitura: verniciatura a polvere
7 CV080 - portasegnale verniciato nero, asta
h 80 cm, kg 2,3. Per cartelli: disco Ø 40/60
cm (distanza da terra del segnale montato
37/19 cm), triangolo lato 60/90 cm (distanza
da terra del segnale montato 34/19 cm), pan-
nello 60 x 60 cm. Fissaggio del cartello con
2 piastrine CLC125 e 4 bulloni CBK25 non in
dotazione
Croci di S. Andrea

FAR 501 010 A
croce di S. Andrea
FAR 502 010 B FAR 501 010 C FAR 502 010 D F.R 503 011 A B C
doppia croce di S. Andrea croce di S. Andrea verticale doppia croce di S. Andrea verticale serie di 3 pannelli distanziometrici

SEGNALETICA DI DIVIETO E DI INDIVIDUAZIONE PROGRESSIVA CHILOMETRICA PER PASSAGGI A LIVELLO A PAG. 66. Fornibile solo
in alluminio
