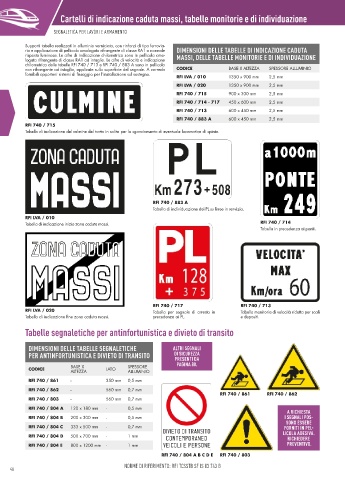

Cartelli di indicazione caduta massi, tabelle monitorie e di individuazione

SEGNALETICA PER LAVORI E ARMAMENTO SEGNALETICA PER LAVORI E ARMAMENTO

Supporti tabella realizzati in alluminio verniciato, con rinforzi di tipo ferrovia-
rio e applicazione di pellicola omologata rifrangente di classe RA1 a normale DIMENSIONI DELLE TABELLE DI INDICAZIONE CADUTA
risposta luminosa. Le cifre di indicazione chilometrica sono in pellicola omo- MASSI, DELLE TABELLE MONITORIE E DI INDIVIDUAZIONE
logata rifrangente di classe RA1 ad intaglio. Le cifre di velocità e indicazione
chilometrica delle tabelle RFI 740 / 713 e RFI 740 / 883 A sono in pellicola
non rifrangente ad intaglio, applicate sulla superficie del segnale. A corredo CODICE BASE X ALTEZZA SPESSORE ALLUMINIO
fornibili opportuni sistemi di fissaggio per l’installazione sul sostegno.
RFI LVA / 010 1350 x 900 mm 2,5 mm
RFI LVA / 020 1350 x 900 mm 2,5 mm
RFI 740 / 715 900 x 300 mm 2,5 mm
RFI 740 / 714 - 717 450 x 600 mm 2,5 mm
RFI 740 / 713 600 x 450 mm 2,5 mm
RFI 740 / 883 A 600 x 450 mm 2,5 mm
RFI 740 / 715
Tabella di indicazione del culmine del tratto in salita per lo sganciamento di eventuale locomotiva di spinta.

RFI 740 / 883 A
Tabella di individuazione dei PL su linee in servizio.
RFI LVA / 010
Tabella di indicazione inizio zona caduta massi. RFI 740 / 714
Tabella in precedenza ai ponti.

RFI 740 / 717 RFI 740 / 713
RFI LVA / 020 Tabella per segnale di arresto in Tabella monitoria di velocità ridotta per scali
Tabella di indicazione fine zona caduta massi. precedenza ai PL. e depositi.
Tabelle segnaletiche per antinfortunistica e divieto di transito

DIMENSIONI DELLE TABELLE SEGNALETICHE ALTRI SEGNALI
PER ANTINFORTUNISTICA E DIVIETO DI TRANSITO DI SICUREZZA
PRESENTI DA
CODICE BASE X LATO SPESSORE PAGINA 88.
ALTEZZA ALLUMINIO
RFI 740 / 861 - 350 mm 0,5 mm
RFI 740 / 862 - 560 mm 0,7 mm
RFI 740 / 861 RFI 740 / 862
RFI 740 / 803 - 560 mm 0,7 mm
RFI 740 / 804 A 120 x 180 mm - 0,5 mm A RICHIESTA
RFI 740 / 804 B 200 x 300 mm - 0,5 mm I SEGNALI POS-
SONO ESSERE
RFI 740 / 804 C 333 x 500 mm - 0,7 mm FORNITI IN PEL-
LICOLA ADESIVA.
RFI 740 / 804 D 500 x 700 mm - 1 mm RICHIEDERE
RFI 740 / 804 E 800 x 1200 mm - 1 mm PREVENTIVO.
RFI 740 / 804 A B C D E RFI 740 / 803
NORME DI RIFERIMENTO: RFI TCSSTB SF IS 03 743 B
