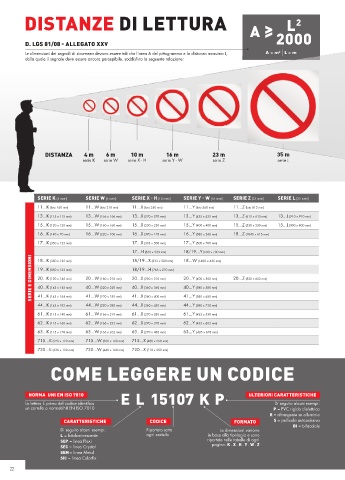

DISTANZE DI LETTURA A ≥ L 2

D. LGS 81/08 - ALLEGATO XXV 2000
2
Le dimensioni dei segnali di sicurezza devono essere tali che l’area A del pittogramma e la distanza massima L, A = m L = m
dalla quale il segnale deve essere ancora percepibile, soddisfi no la seguente relazione:
dalla quale il segnale deve essere ancora percepibile, soddisfi no la seguente relazione:

DISTANZA 4 m 6 m 10 m 16 m 23 m 35 m
serie K serie W serie X - H serie Y - W serie Z serie L

SERIE K (4 metri) SERIE W (6 metri) SERIE X - H (10 metri) SERIE Y - W (16 metri) SERIE Z (23 metri) SERIE L (35 metri)
11...K (lato 140 mm) 11...W (lato 210 mm) 11...X (lato 350 mm) 11...Y (lato 560 mm) 11...Z (lato 812 mm)
13...K (115 x 115 mm) 13...W (166 x 166 mm) 13...X (270 x 270 mm) 13...Y (435 x 435 mm) 13...Z (615 x 615 mm) 13...L (910 x 910 mm)
15...K (120 x 120 mm) 15...W (160 x 160 mm) 15...X (250 x 250 mm) 15...Y (400 x 400 mm) 15...Z (530 x 530 mm) 15...L (800 x 800 mm)
16...K (140 x 70 mm) 16...W (220 x 100 mm) 16...X (370 x 170 mm) 16...Y (580 x 260 mm) 18...Z (1845 x 615 mm)
17...K (350 x 125 mm) 17...X (333 x 500 mm) 17...Y (500 x 700 mm)
17...H (833 x 333 mm) 18/19...Y (500 x 700 mm)
SERIE E DIMENSIONI 19...K (350 x 125 mm) 20...W (160 x 210 mm) 18/19...H (765 x 270 mm) 20...Y (400 x 500 mm) 20...Z (530 x 652 mm)
18...W (1400 x 435 mm)
18...K (350 x 125 mm)
18/19...X (333 x 500 mm)
20...X (250 x 310 mm)
20...K (120 x 145 mm)
40...K (145 x 145 mm)
40...X (360 x 360 mm)
40...Y (580 x 580 mm)
40...W (220 x 220 mm)
41...K (145 x 164 mm)
44...Y (580 x 730 mm)
44...W (220 x 280 mm)
44...K (145 x 182 mm) 41...W (220 x 250 mm) 41...X (360 x 400 mm) 41...Y (580 x 650 mm)
44...X (360 x 450 mm)
61...K (115 x 140 mm) 61...W (166 x 210 mm) 61...X (270 x 330 mm) 61...Y (435 x 530 mm)
62...K (115 x 160 mm) 62...W (166 x 233 mm) 62...X (270 x 370 mm) 62...Y (435 x 603 mm)
63...K (115 x 178 mm) 63...W (166 x 262 mm) 63...X (270 x 430 mm) 63...Y (435 x 678 mm)
715...K (220 x 120 mm) 715...W (300 x 160 mm) 715...X (480 x 250 mm)
720...K (320 x 120 mm) 720...W (440 x 160 mm) 720...X (710 x 250 mm)
COME LEGGERE UN CODICE

NORMA UNI EN ISO 7010 E L 15107 K P ULTERIORI CARATTERISTICHE
La lettera E prima del codice identifi ca Di seguito alcuni esempi:
un cartello a normaUNI EN ISO 7010 P = PVC rigido dielettrico
R = rifrangente su alluminio
CARATTERISTICHE CODICE FORMATO S = pellicola autoadesiva
BI = bifacciale
Di seguito alcuni esempi: Riportato sotto Le dimensioni variano
L = fotoluminescente ogni cartello in base alla tipologia e sono
SEP = linea Plexi riportate nelle tabelle di ogni
pagina: K - X - H - Y - W - Z
SEC = linea Crystal
SEM = linea Metal
SIC = linea Colorfi x
