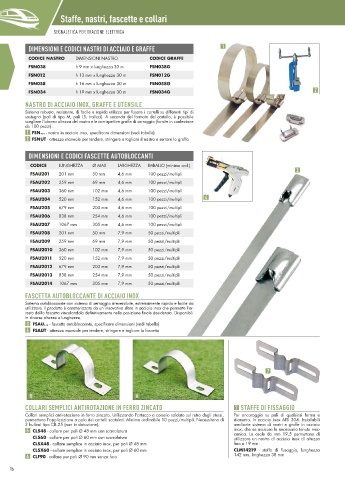

Page 18 - Catalogo_ferroviario_2023

Staffe, nastri, fascette e collari

SEGNALETICA PER TRAZIONE ELETTRICA

DIMENSIONI E CODICI NASTRI DI ACCIAIO E GRAFFE 1

CODICE NASTRO DIMENSIONI NASTRO CODICE GRAFFE
FSN038 h 9 mm x lunghezza 30 m FSN038G
FSN012 h 13 mm x lunghezza 30 m FSN012G
FSN058 h 16 mm x lunghezza 30 m FSN058G
FSN034 h 19 mm x lunghezza 30 m FSN034G 2
NASTRO DI ACCIAIO INOX, GRAFFE E UTENSILE
Sistema robusto, resistente, di facile e rapido utilizzo per fissare i cartelli su differenti tipi di
sostegno (pali di tipo M, pali LS, tralicci). A seconda del formato del cartello, è possibile
scegliere l’idonea altezza del nastro e le corrispettive graffe di serraggio (fornite in confezione
da 100 pezzi).
1 FSN... - nastro in acciaio inox, specificare dimensioni (vedi tabella)
2 FSNUT - attrezzo manuale per tendere, stringere e tagliare il nastro e serrare la graffa

DIMENSIONI E CODICI FASCETTE AUTOBLOCCANTI
CODICE LUNGHEZZA Ø MAX LARGHEZZA IMBALLO (minimo ord.)
3
FSAU201 201 mm 50 mm 4,6 mm 100 pezzi/multipli
FSAU202 259 mm 69 mm 4,6 mm 100 pezzi/multipli
FSAU203 360 mm 102 mm 4,6 mm 100 pezzi/multipli
FSAU204 520 mm 152 mm 4,6 mm 100 pezzi/multipli 4
FSAU205 679 mm 203 mm 4,6 mm 100 pezzi/multipli
FSAU206 838 mm 254 mm 4,6 mm 100 pezzi/multipli
FSAU207 1067 mm 305 mm 4,6 mm 100 pezzi/multipli
FSAU208 201 mm 50 mm 7,9 mm 50 pezzi/multipli
FSAU209 259 mm 69 mm 7,9 mm 50 pezzi/multipli
FSAU2010 360 mm 102 mm 7,9 mm 50 pezzi/multipli
FSAU2011 520 mm 152 mm 7,9 mm 50 pezzi/multipli
FSAU2012 679 mm 203 mm 7,9 mm 50 pezzi/multipli
FSAU2013 838 mm 254 mm 7,9 mm 50 pezzi/multipli
FSAU2014 1067 mm 305 mm 7,9 mm 50 pezzi/multipli
FASCETTA AUTOBLOCCANTE DI ACCIAIO INOX
Sistema autobloccante con sistema di serraggio irreversibile, estremamente rapido e facile da
utilizzare. Il prodotto è caratterizzato da un’innovativa sfera in acciaio inox che permette l’ar-
resto dellla fascetta vincolandola definitivamente nella posizione finale desiderata. Disponibili
in diverse altezze e lunghezze.
3 FSAU... - fascetta autobloccante, specificare dimensioni (vedi tabella)
4 FSAUT - attrezzo manuale per tendere, stringere e tagliare la fascetta

7

5 6

COLLARI SEMPLICI ANTIROTAZIONE IN FERRO ZINCATO 7 STAFFE DI FISSAGGIO
Collari semplici antirotazione in ferro zincato. Utilizzando l’attacco a corsoio saldato sul retro degli stessi, Per ancoraggio su pali di qualsiasi forma e
permettono l’applicazione a palo dei cartelli scatolati. Minimo ordinabile 10 pezzi/multipli. Necessitano di diametro. In acciaio inox AISI 304. Installabili
2 bulloni tipo CB.25 (non in dotazione). mediante sistema di nastri e graffe in acciaio
5 CLS48 - collare per pali Ø 48 mm con scanalatura inox, che ne assicura la necessaria tenuta mec-
CLS60 - collare per pali Ø 60 mm con scanalatura canica. Le asole da mm 19,5 permettono di
utilizzare un nastro di acciaio inox di altezza
CLSX48 - collare semplice in acciaio inox, per pali Ø 48 mm fino a 19 mm.
CLSX60 - collare semplice in acciaio inox, per pali Ø 60 mm CLM14219 - staffa di fissaggio, lunghezza
6 CLF90 - collare per pali Ø 90 mm senza foro 142 mm, larghezza 38 mm
16 17
