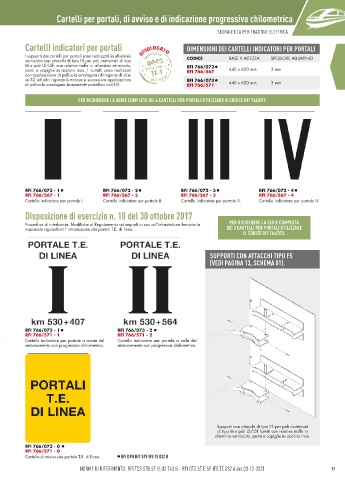

Page 21 - Catalogo_ferroviario_2023

Cartelli per portali, di avviso e di indicazione progressiva chilometrica

SEGNALETICA PER TRAZIONE ELETTRICA
CartellI indicatori per portali DIMENSIONI DEI CARTELLI INDICATORI PER PORTALI

I supporti dei cartelli per portali sono realizzati in alluminio CODICE BASE X ALTEZZA SPESSORE ALLUMINIO
verniciato con attacchi di tipo FS per pali rastremati di tipo
M e pali LS/LSF, con relative staffe in alluminio verniciato, RFI 766/072
perni e copiglie in acciaio inox. I cartelli sono realizzati RFI 766/567 440 x 600 mm 3 mm
con applicazione di pellicola omologata rifrangente di clas-
se R2 ad alta risposta luminosa e successiva applicazione RFI 766/073
di pellicola omologata trasparente protettiva anti-UV. RFI 766/571 440 x 600 mm 3 mm

PER RICHIEDERE LA SERIE COMPLETA DEI 4 CARTELLI PER PORTALI UTILIZZARE IL CODICE RFI 766/072.

RFI 766/072 - 1 RFI 766/072 - 2 RFI 766/072 - 3 RFI 766/072 - 4
RFI 766/567 - 1 RFI 766/567 - 2 RFI 766/567 - 3 RFI 766/567 - 4
Cartello indicatore per portale I. Cartello indicatore per portale II. Cartello indicatore per portale III. Cartello indicatore per portale IV.
Disposizione di esercizio n. 10 del 30 ottobre 2017
PER RICHIEDERE LA SERIE COMPLETA
Procedura di interfaccia. Modifiche al Regolamento sui segnali in uso sull’infrastruttura ferroviaria DEI 3 CARTELLI PER PORTALI UTILIZZARE
nazionale riguardanti l’introduzione dei portali T.E. di linea.
IL CODICE RFI 766/073.

SUPPORTI CON ATTACCHI TIPO FS
(VEDI PAGINA 13, SCHEMA 01).

RFI 766/073 - 1 RFI 766/073 - 2
RFI 766/571 - 1 RFI 766/571 - 2
Cartello indicatore per portale a monte del Cartello indicatore per portale a valle del
sezionamento con progressiva chilometrica. sezionamento con progressiva chilometrica.

Supporti con attacchi di tipo FS per pali rastremati
di tipo M e pali LS/LSF forniti con relative staffe in
alluminio verniciato, perni e copiglie in acciaio inox.
RFI 766/073 - 0
RFI 766/571 - 0
Cartello di avviso per portale T.E. di linea. RFI DPR DIT STF IFS TE 032 B
18 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - RFI DTC ST E SP IFS TE 032 A del 03-12-2021 19
