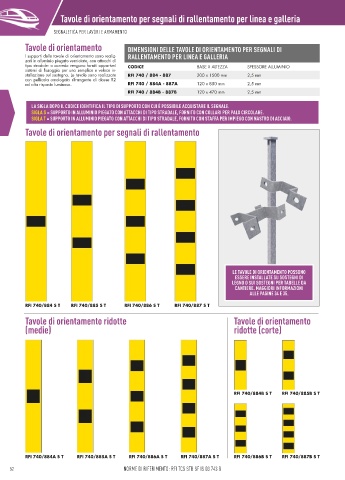

Tavole di orientamento per segnali di rallentamento per linea e galleria

SEGNALETICA PER LAVORI E ARMAMENTO SEGNALETICA PER LAVORI E ARMAMENTO
Tavole di orientamento DIMENSIONI DELLE TAVOLE DI ORIENTAMENTO PER SEGNALI DI

I supporti delle tavole di orientamento sono realiz- RALLENTAMENTO PER LINEA E GALLERIA
zati in alluminio piegato verniciato, con attacchi di
tipo stradale: a corredo vengono forniti opportuni CODICE BASE X ALTEZZA SPESSORE ALLUMINIO
sistemi di fissaggio per una semplice e veloce in-
stallazione sul sostegno. Le tavole sono realizzate RFI 740 / 884 - 887 200 x 1500 mm 2,5 mm
con pellicola omologata rifrangente di classe R2
ad alta risposta luminosa. RFI 740 / 884A - 887A 120 x 850 mm 2,5 mm
RFI 740 / 884B - 887B 120 x 470 mm 2,5 mm

LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI È POSSIBILE ACQUISTARE IL SEGNALE.
SIGLA S = SUPPORTO IN ALLUMINIO PIEGATO CON ATTACCHI DI TIPO STRADALE, FORNITO CON COLLARI PER PALO CIRCOLARE.
SIGLA T = SUPPORTO IN ALLUMINIO PIEGATO CON ATTACCHI DI TIPO STRADALE, FORNITO CON STAFFA PER IMPIEGO CON NASTRO DI ACCIAIO.
Tavole di orientamento per segnali di rallentamento

LE TAVOLE DI ORIENTAMENTO POSSONO
ESSERE INSTALLATE SU SOSTEGNI DI
LEGNO O SUI SOSTEGNI PER TABELLE DA
CANTIERE. MAGGIORI INFORMAZIONI
ALLE PAGINE 34 E 35.

RFI 740/884 S T RFI 740/885 S T RFI 740/886 S T RFI 740/887 S T
Tavole di orientamento ridotte Tavole di orientamento
(medie) ridotte (corte)

RFI 740/884B S T RFI 740/885B S T

RFI 740/884A S T RFI 740/885A S T RFI 740/886A S T RFI 740/887A S T RFI 740/886B S T RFI 740/887B S T
