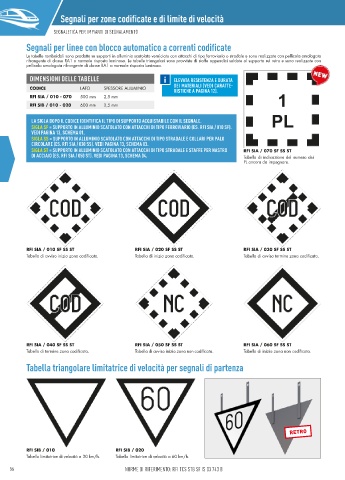

Segnali per zone codificate e di limite di velocità


                   SEGNALETICA PER IMPIANTI DI SEGNALAMENTO                                                                                                                               SEGNALETICA PER IMPIANTI DI SEGNALAMENTO
          Segnali per linee con blocco automatico a correnti codificate

          Le tabelle romboidali sono prodotte su supporti in alluminio scatolato verniciato con attacchi di tipo ferroviario o stradale e sono realizzate con pellicola omologata
          rifrangente di classe RA1 a normale risposta luminosa. Le tabelle triangolari sono provviste di staffe appendici saldate al supporto sul retro e sono realizzate con
          pellicola omologata rifrangente di classe RA1 a normale risposta luminosa.

           DIMENSIONI DELLE TABELLE                         ELEVATA RESISTENZA E DURATA
           CODICE           LATO    SPESSORE ALLUMINIO      DEI MATERIALI (VEDI CARATTE-
                                                            RISTICHE A PAGINA 12).
           RFI SIA / 010 - 070  500 mm  2,5 mm
           RFI SIB / 010 - 020  600 mm  2,5 mm

            LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO ACQUISTABILE CON IL SEGNALE.
            SIGLA SF = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO FERROVIARIO (ES. RFI SIA / 010 SF).
            VEDI PAGINA 13, SCHEMA 01.
            SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E COLLARI PER PALO
            CIRCOLARE (ES. RFI SIA / 030 SS). VEDI PAGINA 13, SCHEMA 03.
            SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E STAFFE PER NASTRO   RFI SIA / 070 SF SS ST
            DI ACCIAIO (ES. RFI SIA / 050 ST). VEDI PAGINA 13, SCHEMA 04.          Tabella di indicazione del numero dei
                                                                                   PL ancora da impegnare.
















          RFI SIA / 010 SF SS ST              RFI SIA / 020 SF SS ST               RFI SIA / 030 SF SS ST
          Tabella di avviso inizio zona codificata.  Tabella di inizio zona codificata.  Tabella di avviso termine zona codificata.

















          RFI SIA / 040 SF SS ST              RFI SIA / 050 SF SS ST               RFI SIA / 060 SF SS ST
          Tabella di termine zona codificata.  Tabella di avviso inizio zona non codificata.  Tabella di inizio zona non codificata.

          Tabella triangolare limitatrice di velocità per segnali di partenza
















          RFI SIB / 010                 RFI SIB / 020
          Tabella limitatrice di velocità a 30 km/h.  Tabella limitatrice di velocità a 60 km/h.
