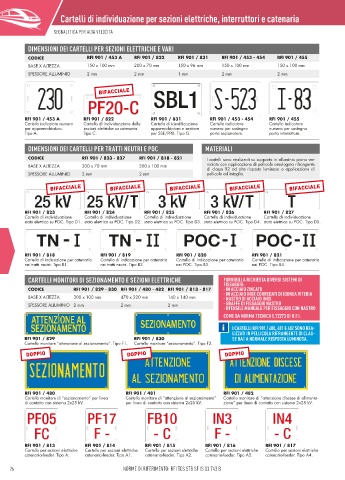

Cartelli di individuazione per sezioni elettriche, interruttori e catenaria
SEGNALETICA PER ALTA VELOCITÀ SEGNALETICA PER ALTA VELOCITÀ
DIMENSIONI DEI CARTELLI PER SEZIONI ELETTRICHE E VARI
CODICE RFI 901 / 453 A RFI 901 / 822 RFI 901 / 831 RFI 901 / 453 - 454 RFI 901 / 455
BASE X ALTEZZA 150 x 100 mm 200 x 70 mm 150 x 96 mm 150 x 100 mm 150 x 100 mm
SPESSORE ALLUMINIO 2 mm 2 mm 1 mm 2 mm 2 mm
RFI 901 / 453 A RFI 901 / 822 RFI 901 / 831 RFI 901 / 453 - 454 RFI 901 / 455
Cartello indicatore numero Cartello di individuazione delle Cartello di identificazione Cartello indicatore Cartello indicatore
per apparecchiatura. sezioni elettriche su catenaria. apparecchiatura o sezione numero per sostegno numero per sostegno
Tipo A. Tipo C. per SSE/PPD. Tipo G. porta sezionatore. porta interruttore.
DIMENSIONI DEI CARTELLI PER TRATTI NEUTRI E POC MATERIALI
CODICE RFI 901 / 823 - 827 RFI 901 / 818 - 821 I cartelli sono realizzati su supporto in alluminio piano ver-
BASE X ALTEZZA 200 x 70 mm 300 x 100 mm niciato con applicazione di pellicola omologata rifrangente
di classe R2 ad alta risposta luminosa o applicazione di
SPESSORE ALLUMINIO 2 mm 2 mm pellicola ad intaglio.
RFI 901 / 823 RFI 901 / 824 RFI 901 / 825 RFI 901 / 826 RFI 901 / 827
Cartello di individuazione Cartello di individuazione Cartello di individuazione Cartello di individuazione Cartello di individuazione
stato elettrico su POC. Tipo D1. stato elettrico su POC. Tipo D2. stato elettrico su POC. Tipo D3. stato elettrico su POC. Tipo D4. stato elettrico su POC. Tipo D5.
RFI 901 / 818 RFI 901 / 819 RFI 901 / 820 RFI 901 / 821
Cartello di indicazione per catenaria Cartello di indicazione per catenaria Cartello di indicazione per catenaria Cartello di indicazione per catenaria
nei tratti neutri. Tipo B1. nei tratti neutri. Tipo B2. nei POC. Tipo B3. nei POC. Tipo B4.
CARTELLI MONITORI DI SEZIONAMENTO E SEZIONI ELETTRICHE FORNIBILI A RICHIESTA DIVERSI SISTEMI DI
FISSAGGIO:
CODICE RFI 901 / 829 - 830 RFI 901 / 480 - 482 RFI 901 / 813 - 817 - IN ACCIAIO ZINCATO
- IN ACCIAIO INOX CORREDATI DI IDONEA VITERIA
BASE X ALTEZZA 300 x 100 mm 470 x 220 mm 140 x 140 mm - NASTRO DI ACCIAIO INOX
SPESSORE ALLUMINIO 2 mm 2 mm 2 mm - GRAFFE DI FISSAGGIO NASTRO
- UTENSILE MANUALE PER FISSAGGIO CON NASTRO
COME DA NORMA TECNICA E.72273 DI R.F.I.
I CARTELLI RFI 901 / 480, 481 E 482 SONO REA-
LIZZATI IN PELLICOLA RIFRANGENTE DI CLAS-
RFI 901 / 829 RFI 901 / 830 SE RA1 A NORMALE RISPOSTA LUMINOSA.
Cartello monitore “attenzione al sezionamento”. Tipo F1. Cartello monitore “sezionamento”. Tipo F2.
RFI 901 / 480 RFI 901 / 481 RFI 901 / 482
Cartello monitore di “sezionamento” per linea Cartello monitore di “attenzione al sezionamento” Cartello monitore di “attenzione discese di alimenta-
di contatto con sistema 2x25 kV. per linea di contatto con sistema 2x25 kV. zione” per linea di contatto con sistema 2x25 kV.
RFI 901 / 813 RFI 901 / 814 RFI 901 / 815 RFI 901 / 816 RFI 901 / 817
Cartello per sezioni elettriche Cartello per sezioni elettriche Cartello per sezioni elettriche Cartello per sezioni elettriche Cartello per sezioni elettriche
catenaria-feeder. Tipo A. catenaria-feeder. Tipo A1. catenaria-feeder. Tipo A2. catenaria-feeder. Tipo A3. catenaria-feeder. Tipo A4.
76 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 77
