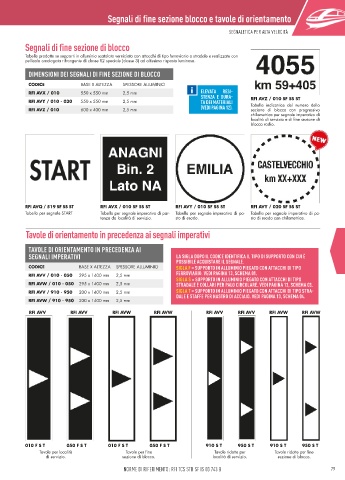

Page 81 - Catalogo_ferroviario_2023

Segnali di fine sezione blocco e tavole di orientamento

SEGNALETICA PER ALTA VELOCITÀ SEGNALETICA PER ALTA VELOCITÀ
Segnali di fine sezione di blocco

Tabelle prodotte su supporti in alluminio scatolato verniciato con attacchi di tipo ferroviario o stradale e realizzate con
pellicola omologata rifrangente di classe R2 speciale (classe 3) ad altissima risposta luminosa.
DIMENSIONI DEI SEGNALI DI FINE SEZIONE DI BLOCCO

CODICE BASE X ALTEZZA SPESSORE ALLUMINIO
RFI AVX / 010 550 x 550 mm 2,5 mm ELEVATA RESI-
STENZA E DURA- RFI AVZ / 010 SF SS ST
RFI AVY / 010 - 020 550 x 550 mm 2,5 mm TA DEI MATERIALI Tabella indicatrice del numero della
RFI AVZ / 010 600 x 400 mm 2,5 mm (VEDI PAGINA 12). sezione di blocco con progressiva
chilometrica per segnale imperativo di
località di servizio e di fine sezione di
blocco radio.

RFI AVQ / 519 SF SS ST RFI AVX / 010 SF SS ST RFI AVY / 010 SF SS ST RFI AVY / 020 SF SS ST
Tabella per segnale START Tabella per segnale imperativo di par- Tabella per segnale imperativo di po- Tabella per segnale imperativo di po-
tenza da località di servizio. sto di esodo. sto di esodo con chilometrica.

Tavole di orientamento in precedenza ai segnali imperativi

TAVOLE DI ORIENTAMENTO IN PRECEDENZA AI
SEGNALI IMPERATIVI LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI È
POSSIBILE ACQUISTARE IL SEGNALE.
CODICE BASE X ALTEZZA SPESSORE ALLUMINIO SIGLA F = SUPPORTO IN ALLUMINIO PIEGATO CON ATTACCHI DI TIPO
RFI AVV / 010 - 050 295 x 1400 mm 2,5 mm FERROVIARIO. VEDI PAGINA 13, SCHEMA 01.
SIGLA S = SUPPORTO IN ALLUMINIO PIEGATO CON ATTACCHI DI TIPO
RFI AVW / 010 - 050 295 x 1400 mm 2,5 mm STRADALE E COLLARI PER PALO CIRCOLARE. VEDI PAGINA 13, SCHEMA 03.
RFI AVV / 910 - 950 200 x 1400 mm 2,5 mm SIGLA T = SUPPORTO IN ALLUMINIO PIEGATO CON ATTACCHI DI TIPO STRA-
DALE E STAFFE PER NASTRO DI ACCIAIO. VEDI PAGINA 13, SCHEMA 04.
RFI AVW / 910 - 950 200 x 1400 mm 2,5 mm
RFI AVV RFI AVV RFI AVW RFI AVW RFI AVV RFI AVV RFI AVW RFI AVW

010 F S T 050 F S T 010 F S T 050 F S T 910 S T 950 S T 910 S T 950 S T
Tavole per località Tavole per fine Tavole ridotte per Tavole ridotte per fine
di servizio. sezione di blocco. località di servizio. sezione di blocco.
78 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 79
