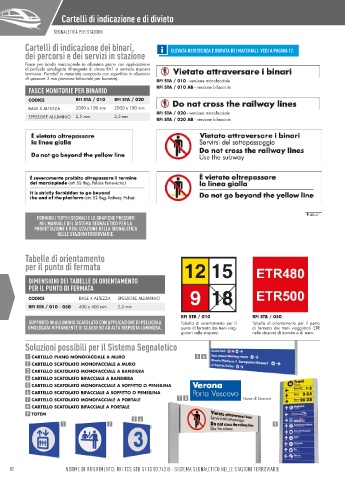

Cartelli di indicazione e di divieto

SEGNALETICA PER STAZIONI SEGNALETICA PER STAZIONI
Cartelli di indicazione dei binari, ELEVATA RESISTENZA E DURATA DEI MATERIALI. VEDI A PAGINA 12.
dei percorsi e dei servizi in stazione

Fasce per bordo marciapiede in alluminio piano con applicazione
di pellicola omologata rifrangente di classe RA1 a normale risposta
luminosa. Fornibili in materiale composito con superficie in alluminio
di spessore 3 mm (versione bifacciale per barriere). RFI STA / 010 - versione monofacciale
FASCE MONITORIE PER BINARIO RFI STA / 010 AB - versione bifacciale
CODICE RFI STA / 010 RFI STA / 020
BASE X ALTEZZA 2000 x 150 mm 2000 x 150 mm
RFI STA / 020 - versione monofacciale
SPESSORE ALLUMINIO 2,5 mm 2,5 mm
RFI STA / 020 AB - versione bifacciale

FORNIBILI TUTTI I SEGNALI E LE GRAFICHE PRESENTI
NEL MANUALE DEL SISTEMA SEGNALETICO PER LA
PROGETTAZIONE E REALIZZAZIONE DELLA SEGNALETICA
NELLE STAZIONI FERROVIARIE.

Tabelle di orientamento
per il punto di fermata

DIMENSIONI DEI TABELLE DI ORIENTAMENTO
PER IL PUNTO DI FERMATA
CODICE BASE X ALTEZZA SPESSORE ALLUMINIO
RFI STB / 010 - 050 400 x 400 mm 2,5 mm
RFI STB / 010 RFI STB / 050
SUPPORTO IN ALLUMINIO SCATOLATO CON APPLICAZIONE DI PELLICOLA Tabella di orientamento per il Tabella di orientamento per il punto
OMOLOGATA RIFRANGENTE DI CLASSE R2 AD ALTA RISPOSTA LUMINOSA. punto di fermata dei treni viag- di fermata dei treni viaggiatori ETR
giatori nelle stazioni. nelle stazioni di transito e di testa.
Soluzioni possibili per il Sistema Segnaletico

1 CARTELLO PIANO MONOFACCIALE A MURO 5 6
2 CARTELLO SCATOLATO MONOFACCIALE A MURO
3 CARTELLO SCATOLATO MONOFACCIALE A BANDIERA
4 CARTELLO SCATOLATO BIFACCIALE A BANDIERA
5 CARTELLO SCATOLATO MONOFACCIALE A SOFFITTO O PENSILINA
6 CARTELLO SCATOLATO BIFACCIALE A SOFFITTO O PENSILINA
7 CARTELLO SCATOLATO MONOFACCIALE A PORTALE 7 8 Nome di Stazione
8 CARTELLO SCATOLATO BIFACCIALE A PORTALE
9 TOTEM
3 4
1 2 9

82 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - SISTEMA SEGNALETICO NELLE STAZIONI FERROVIARIE 83
