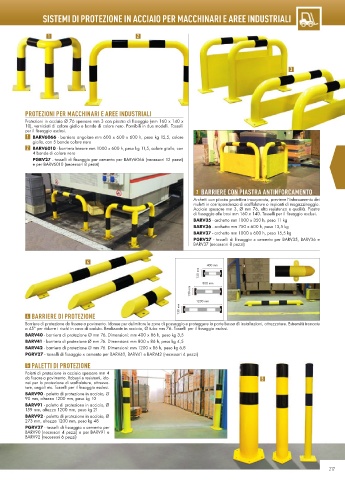

Page 219 - Catalogo 56

SISTEMI DI PROTEZIONE IN ACCIAIO PER MACCHINARI E AREE INDUSTRIALI

1 2

3

PROTEZIONI PER MACCHINARI E AREE INDUSTRIALI
Protezioni in acciaio Ø 76 spessore mm 3 con piastra di fi ssaggio (mm 160 x 140 x
10), verniciati di colore giallo e bande di colore nero. Fornibili in due modelli. Tasselli
per il fi ssaggio esclusi.
1 BARV6066 - barriera angolare mm 600 x 600 x 600 h, peso kg 15,5, colore
giallo, con 5 bande colore nero
2 BARV6010 - barriera lineare mm 1000 x 600 h, peso kg 11,5, colore giallo, con
4 bande di colore nero
PGRV27 - tasselli di fissaggio per cemento per BARV6066 (necessari 12 pezzi)
e per BARV6010 (necessari 8 pezzi)

3 BARRIERE CON PIASTRA ANTINFORCAMENTO
Archetti con piastra protettiva incorporata, previene l’inforcamento dei
muletti in corrispondenza di scaffalature o impianti di magazzinaggio.
Acciaio spessore mm 3, Ø mm 76, alta resistenza e qualità. Piastre
di fi ssaggio alle basi mm 160 x 140. Tasselli per il fi ssaggio esclusi.
BARV35 - archetto mm 1000 x 350 h, peso 11 kg
BARV36 - archetto mm 750 x 600 h, peso 13,5 kg
BARV37 - archetto mm 1000 x 600 h, peso 15,5 kg
PGRV27 - tasselli di fissaggio x cemento per BARV35, BARV36 e
BARV37 (necessari 8 pezzi)

4
400 mm
130 mm

800 mm
130 mm

1200 mm
130 mm
4 BARRIERE DI PROTEZIONE

Barriere di protezione da fi ssare a pavimento. Idonee per delimitare le zone di passaggio e proteggere la parte bassa di installazioni, attrezzature. Estremità troncate
a 45° per ridurre i rischi in caso di caduta. Realizzate in acciaio, Ø tubo mm 76. Tasselli per il fi ssaggio esclusi.
BARV40 - barriera di protezione Ø mm 76. Dimensioni: mm 400 x 86 h, peso kg 3,5
BARV41 - barriera di protezione Ø mm 76. Dimensioni: mm 800 x 86 h, peso kg 4,5
BARV42 - barriera di protezione Ø mm 76. Dimensioni: mm 1200 x 86 h, peso kg 6,8
PGRV27 - tasselli di fissaggio x cemento per BARV40, BARV41 e BARV42 (necessari 4 pezzi)
5 PALETTI DI PROTEZIONE
Paletti di protezione in acciaio spessore mm 4
da fi ssare a pavimento. Robusti e resistenti, ido- 5
nei per la protezione di scaffalature, attrezza-
ture, angoli etc. Tasselli per il fi ssaggio esclusi.
BARV90 - paletto di protezione in acciaio, Ø
90 mm, altezza 1200 mm, peso kg 10
BARV91 - paletto di protezione in acciaio, Ø
159 mm, altezza 1200 mm, peso kg 21
BARV92 - paletto di protezione in acciaio, Ø
273 mm, altezza 1200 mm, peso kg 48
PGRV27 - tasselli di fissaggio x cemento per
BARV90 (necessari 4 pezzi) e per BARV91 e
BARV92 (necessari 6 pezzi)

2
21717
