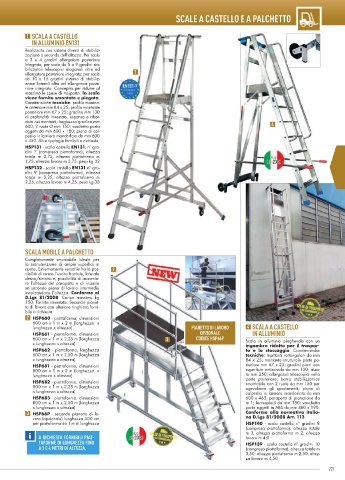

Page 223 - Catalogo 56
P. 223

SCALE A CASTELLO E A PALCHETTO


          1  SCALA A CASTELLO
            IN ALLUMINIO EN131
          Realizzata con sistemi diversi di stabiliz-
          zazione a seconda dell’altezza. Per scale
          a 3 e 4 gradini allargatore posteriore
          integrato; per scale da 5 a 9 gradini sta-
          bilizzatori telescopici diagonali oltre ad   1
          allargatore posteriore integrato; per scale
          da 10 a 15 gradini sistema di stabiliz-
          zatori laterali oltre ad allargatore poste-
          riore integrato. Concepita per ridurre al
          massimo le spese di trasporto, la scala
          viene fornita smontata e piegata.
          Caratteristiche tecniche: profi lo montan-
          te anteriore mm 84 x 25; profi lo montante
          posteriore mm 67 x 25; gradino mm 130
          di profondità innestato, espanso e ribor-
          dato nei montanti; larghezza gradino mm                                           4
          600; 2 ruote Ø mm 150; vaschetta porta
          oggetti da mm 600 x 180; piano di cal-
          pestio in lamiera mandorlata da mm 600
          x 450. Altre tipologie fornibili a richiesta.
          HSP131 - scala castello EN131, n° gra-
          dini 7 (compresa piattaforma), altezza
          totale m 2,75, altezza piattaforma m                                              D.Lgs.
          1,75, altezza lavoro m 3,75, peso kg 32                                          81-2008
          HSP132 - scala castello EN131 n° gra-
          dini 9 (compresa piattaforma), altezza
          totale m 3,25, altezza piattaforma m
          2,25, altezza lavoro m 4,25, peso kg 38












          SCALA MOBILE A PALCHETTO
          Completamente smontabile ideale per
          la manutenzione di ampie superfi ci in
          quota. Estremamente versatile ha la pos-  2
          sibilità di avere l’uscita frontale, laterale
          destra/sinistra e, possibilità di aumenta-
          re l’altezza del parapetto e di inserire
          un secondo piano di lavoro intermedio
          innalzandone l’altezza.  Conforme  al
          D.Lgs 81/2008. Carico massimo kg
          150. Fornita smontata. Secondo pianet-
          to di lavoro con ulteriore ringhiera forni-
          bile a richiesta.
          2 HSP660 - piattaforma, dimensioni
            600 cm x 1 m x 2 m (larghezza  x                                        4  SCALA A CASTELLO
            lunghezza x altezza)                                 PIANETTO DI LAVORO
            HSP661 - piattaforma, dimensioni                        OPZIONALE         IN ALLUMINIO
            600 cm x 1 m x 2,25 m (larghezza             3         CODICE HSP66P    Scala in alluminio pieghevole con un
            x lunghezza x altezza)                                                  ingombro ridotto per il traspor-
            HSP662 - piattaforma, larghezza                                         to e lo stoccaggio. Caratteristiche
            600 cm x 1 m x 2,50 m (larghezza                                        tecniche: montanti rettangolari da mm
            x lunghezza x altezza)                                                  84 x 25; montante strutturale parte po-
            HSP681 - piattaforma, dimensioni                                        steriore mm 67 x 25; gradini piani con
            800 cm x 1 m x 2 m (larghezza  x                                        superfi cie antiscivolo da mm 130; alza-
            lunghezza x altezza)                                                    ta mm 250; allargatori telescopici nella
            HSP682 - piattaforma, dimensioni                                        parte posteriore; barra stabilizzatrice
                                                                                    smontabile con 2 ruote da mm 150 per
            800 cm x 1 m x 2,25 m (larghezza                                        agevolarne gli spostamenti; piano di
            x lunghezza x altezza)                                                  calpestio in lamiera mandorlata da mm
            HSP683 - piattaforma, dimensioni                                        600 x 465; parapetto di protezione da
            800 cm x 1 m x 2,50 m (larghezza                                        m 1; fermapiedi da mm 150; vaschetta
            x lunghezza x altezza)                                                  porta oggetti in ABS da mm 480 x 190.
          3 HSP66P - secondo pianetto di la-                                        Conforme alla normativa italia-
            voro (opzionale) lunghezza 500 cm                                       na D.Lgs 81/2008 Art. 113.
            per piattaforma da 1 m di lunghezza                                     HSP140 - scala castello n° gradini 8
                                                                                    (compresa piattaforma), altezza totale
                                             D.Lgs.                                 m 3, altezza piattaforma m 2, altezza
              A RICHIESTA FORNIBILI PIAT-   81-2008                                 lavoro m 4,0
              TAFORME DI LUNGHEZZA FINO                                             HSP139 - scala castello n° gradini 10
              A 3 E 4 METRI DI ALTEZZA.                                             (compresa piattaforma), altezza totale m
                                                                                    3,50; altezza piattaforma m 2,50, altez-
                                                                                    za lavoro m 4,50
