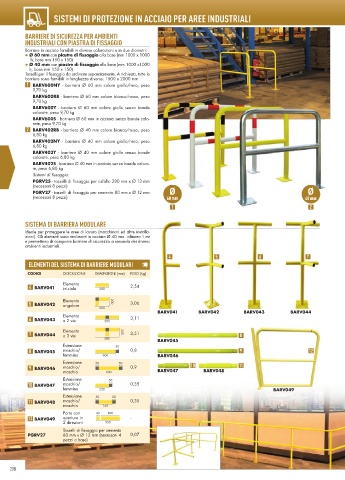

SISTEMI DI PROTEZIONE IN ACCIAIO PER AREE INDUSTRIALI

BARRIERE DI SICUREZZA PER AMBIENTI
INDUSTRIALI CON PIASTRA DI FISSAGGIO
Barriere in acciaio fornibili in diverse colorazioni e in due diametri:
Ø 60 mm con piastre di fi ssaggio alla base (mm 1000 x 1000
h, base mm 150 x 150)
Ø 40 mm con piastre di fi ssaggio alla base (mm 1000 x1000
h, base mm 150 x 150)
Tasselli per il fi ssaggio da ordinare separatamente. A richiesta, tutte le
barriere sono fornibili in lunghezze diverse: 1500 e 2000 mm
1 BARV600NY - barriera Ø 60 mm colore giallo/nero, peso
9,70 kg
BARV600RB - barriera Ø 60 mm colore bianco/rosso, peso
9,70 kg
BARV600Y - barriera Ø 60 mm colore giallo senza bande
colorate, peso 9,70 kg
BARV600S - barriera Ø 60 mm in acciaio senza bande colo-
rate, peso 9,70 kg
2 BARV402RB - barriera Ø 40 mm colore bianco/rosso, peso
6,80 kg
BARV402NY - barriera Ø 40 mm colore giallo/nero, peso
6,80 kg
BARV402Y - barriera Ø 40 mm colore giallo senza bande
colorate, peso 6,80 kg
BARV402S - barriera Ø 40 mm in acciaio senza bande colora-
te, peso 6,80 kg
Sistemi di fissaggio:
PGRV25 - tasselli di fissaggio per asfalto 280 mm x Ø 13 mm
(necessari 8 pezzi)
PGRV27 - tasselli di fissaggio per cemento 80 mm x Ø 12 mm Ø Ø
(necessari 8 pezzi) 60 mm 40 mm
1 2

SISTEMA DI BARRIERA MODULARE
Ideale per proteggere le aree di lavoro (macchinari ed altre installa-
zioni). Gli elementi sono realizzati in acciaio Ø 40 mm - altezza 1 mt
e permettono di comporre barriere di sicurezza a seconda dei diversi
ambienti industriali.
4 5 6 7
ELEMENTI DEL SISTEMA DI BARRIERE MODULARI
CODICE DESCRIZIONE DIMENSIONI (mm) PESO (kg)
Elemento
4 BARV041 iniziale 200 2,54

Elemento
5 BARV042 angolare 200 3,06
200
BARV041 BARV042 BARV043 BARV044
Elemento
6 BARV043 a 2 vie 380 3,11
Elemento
7 BARV044 a 3 vie 200 3,51 8
380
BARV045
Estensione 50
8 BARV045 maschio/ 0,8 9 12
femmina 600 BARV046
Estensione 50 50 10 11
9 BARV046 maschio/ 0,9
maschio 600 BARV047 BARV048
Estensione 50
10 BARV047 maschio/ 0,35
femmina 250 BARV049
Estensione 50 50
11 BARV048 maschio/ 0,35
maschio 250
Porta con 40 890
12 BARV049 apertura in -
2 direzioni 950
Tasselli di fi ssaggio per cemento
PGRV27 80 mm x Ø 12 mm (necessari 4 0,07
pezzi a base)
