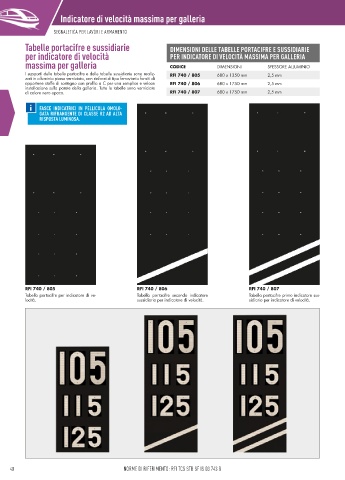

Indicatore di velocità massima per galleria

SEGNALETICA PER LAVORI E ARMAMENTO SEGNALETICA PER LAVORI E ARMAMENTO
Tabelle portacifre e sussidiarie DIMENSIONI DELLE TABELLE PORTACIFRE E SUSSIDIARIE
per indicatore di velocità PER INDICATORE DI VELOCITÀ MASSIMA PER GALLERIA
massima per galleria CODICE DIMENSIONI SPESSORE ALLUMINIO

I supporti delle tabelle portacifre e delle tabelle sussidiarie sono realiz- RFI 740 / 805 680 x 1350 mm 2,5 mm
zati in alluminio piano verniciato, con rinforzi di tipo ferroviario forniti di
opportune staffe di sostegno con profilo a C per una semplice e veloce RFI 740 / 806 680 x 1750 mm 2,5 mm
installazione sulla parete della galleria. Tutte le tabelle sono verniciate
di colore nero opaco. RFI 740 / 807 680 x 1750 mm 2,5 mm

FASCE INDICATRICI IN PELLICOLA OMOLO-
GATA RIFRANGENTE DI CLASSE R2 AD ALTA
RISPOSTA LUMINOSA.

RFI 740 / 805 RFI 740 / 806 RFI 740 / 807
Tabella portacifre per indicatore di ve- Tabella portacifre secondo indicatore Tabella portacifre primo indicatore sus-
locità. sussidiario per indicatore di velocità. sidiario per indicatore di velocità.

40 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 41
