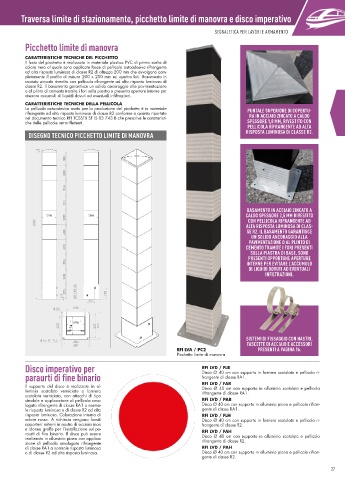

Traversa limite di stazionamento, picchetto limite di manovra e disco imperativo

SEGNALETICA PER LAVORI E ARMAMENTO SEGNALETICA PER LAVORI E ARMAMENTO
Picchetto limite di manovra

CARATTERISTICHE TECNICHE DEL PICCHETTO
Il fusto del picchetto è realizzato in materiale plastico PVC di prima scelta di
colore nero al quale sono applicate fasce di pellicola autoadesiva rifrangente
ad alta risposta luminosa di classe R2 di altezza 200 mm che avvolgono com-
pletamente il profilo di misura 200 x 200 mm sui quattro lati. Basamento in
acciaio zincato rivestito con pellicola rifrangente ad alta risposta luminosa di
classe R2. Il basamento garantisce un solido ancoraggio alla pavimentazione
o al plinto di cemento tramite i fori sulla piastra e presenta aperture interne per
drenare accumuli di liquidi dovuti ad eventuali infiltrazioni.
CARATTERISTICHE TECNICHE DELLA PELLICOLA
La pellicola autoadesiva usata per la produzione del picchetto è in materiale PUNTALE SUPERIORE DI COPERTU-
rifrangente ad alta risposta luminosa di classe R2 conforme a quanto riportato RA IN ACCIAIO ZINCATO A CALDO
nel documento tecnico RFI TCSSTB SF IS 03 743 B che prescrive le caratteristi- SPESSORE 1,8 MM, RIVESTITO CON
che delle pellicole retroriflettenti. PELLICOLA RIFRANGENTE AD ALTA
DISEGNO TECNICO PICCHETTO LIMITE DI MANOVRA RISPOSTA LUMINOSA DI CLASSE R2.

BASAMENTO IN ACCIAIO ZINCATO A
CALDO SPESSORE 2,5 MM RIVESTITO
CON PELLICOLA RIFRANGENTE AD
ALTA RISPOSTA LUMINOSA DI CLAS-
SE R2. IL BASAMENTO GARANTISCE
UN SOLIDO ANCORAGGIO ALLA
PAVIMENTAZIONE O AL PLINTO DI
CEMENTO TRAMITE I FORI PRESENTI
SULLA PIASTRA DI BASE. SONO
PRESENTI OPPORTUNE APERTURE
INTERNE PER EVITARE L’ACCUMULO
DI LIQUIDI DOVUTI AD EVENTUALI
INFILTRAZIONI.

SISTEMI DI FISSAGGIO CON NASTRI,
FASCETTE DI ACCIAIO E ACCESSORI
RFI LVA / PC2 PRESENTI A PAGINA 16.
Picchetto limite di manovra
Disco imperativo per RFI LVD / FLR
paraurti di fine binario Disco Ø 40 cm con supporto in lamiera scatolata e pellicola ri-
frangente di classe RA1.
Il supporto del disco è realizzato in al- RFI LVD / FAR
Disco Ø 40 cm con supporto in alluminio scatolato e pellicola
luminio scatolato verniciato o lamiera rifrangente di classe RA1.
scatolata verniciata, con attacchi di tipo
stradale e applicazione di pellicola omo- RFI LVD / PAR
logata rifrangente di classe RA1 a norma- Disco Ø 40 cm con supporto in alluminio piano e pellicola rifran-
le risposta luminosa o di classe R2 ad alta gente di classe RA1.
risposta luminosa. Colorazione interna di RFI LVD / FLH
colore rosso. A richiesta vengono forniti Disco Ø 40 cm con supporto in lamiera scatolata e pellicola ri-
opportuni sistemi in nastro di acciaio inox frangente di classe R2.
e idonee graffe per l’installazione sul pa- RFI LVD / FAH
raurti di fine binario. Il disco può essere Disco Ø 40 cm con supporto in alluminio scatolato e pellicola
realizzato in alluminio piano con applica- rifrangente di classe R2.
zione di pellicola omologata rifrangente
di classe RA1 a normale risposta luminosa RFI LVD / PAH
o di classe R2 ad alta risposta luminosa. Disco Ø 40 cm con supporto in alluminio piano e pellicola rifran-
gente di classe R2.
