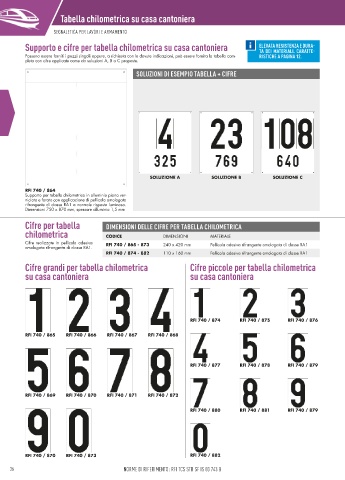

Page 38 - Catalogo_ferroviario_2023

Tabella chilometrica su casa cantoniera

SEGNALETICA PER LAVORI E ARMAMENTO SEGNALETICA PER LAVORI E ARMAMENTO
Supporto e cifre per tabella chilometrica su casa cantoniera ELEVATA RESISTENZA E DURA-
TA DEI MATERIALI. CARATTE-
Possono essere forniti i pezzi singoli oppure, a richiesta con le dovute indicazioni, può essere fornita la tabella com- RISTICHE A PAGINA 12.
pleta con cifre applicate come da soluzioni A, B o C proposte.
SOLUZIONI DI ESEMPIO TABELLA + CIFRE

SOLUZIONE A SOLUZIONE B SOLUZIONE C

RFI 740 / 864
Supporto per tabella chilometrica in alluminio piano ver-
niciato e forato con applicazione di pellicola omologata
rifrangente di classe RA1 a normale risposta luminosa.
Dimensioni 750 x 870 mm, spessore alluminio 1,5 mm
Cifre per tabella DIMENSIONI DELLE CIFRE PER TABELLA CHILOMETRICA
chilometrica CODICE DIMENSIONI MATERIALE
Cifre realizzate in pellicola adesiva RFI 740 / 865 - 873 240 x 420 mm Pellicola adesiva rifrangente omologata di classe RA1
omologata rifrangente di classe RA1.
RFI 740 / 874 - 882 110 x 160 mm Pellicola adesiva rifrangente omologata di classe RA1
Cifre grandi per tabella chilometrica Cifre piccole per tabella chilometrica
su casa cantoniera su casa cantoniera

RFI 740 / 874 RFI 740 / 875 RFI 740 / 876

RFI 740 / 865 RFI 740 / 866 RFI 740 / 867 RFI 740 / 868

RFI 740 / 877 RFI 740 / 878 RFI 740 / 879

RFI 740 / 869 RFI 740 / 870 RFI 740 / 871 RFI 740 / 872

RFI 740 / 880 RFI 740 / 881 RFI 740 / 879

RFI 740 / 870 RFI 740 / 873 RFI 740 / 882

36 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 37
