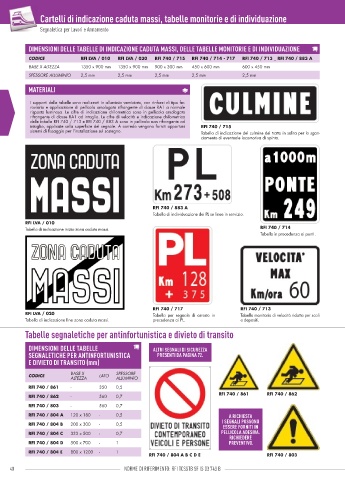

Cartelli di indicazione caduta massi, tabelle monitorie e di individuazione

Segnaletica per Lavori e Armamento Segnaletica per Lavori e Armamento

DIMENSIONI DELLE TABELLE DI INDICAZIONE CADUTA MASSI, DELLE TABELLE MONITORIE E DI INDIVIDUAZIONE

CODICE RFI LVA / 010 RFI LVA / 020 RFI 740 / 715 RFI 740 / 714 - 717 RFI 740 / 713 _ RFI 740 / 883 A
BASE X ALTEZZA 1350 x 900 mm 1350 x 900 mm 900 x 300 mm 450 x 600 mm 600 x 450 mm
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm 2,5 mm 2,5 mm

MATERIALI

I supporti delle tabelle sono realizzati in alluminio verniciato, con rinforzi di tipo fer-
roviario e applicazione di pellicola omologata rifrangente di classe RA1 a normale
risposta luminosa. Le cifre di indicazione chilometrica sono in pellicola omologata
rifrangente di classe RA1 ad intaglio. Le cifre di velocità e indicazione chilometrica
delle tabelle RFI 740 / 713 e RFI 740 / 883 A sono in pellicola non rifrangente ad
intaglio, applicate sulla superfi cie del segnale. A corredo vengono forniti opportuni RFI 740 / 715
sistemi di fi ssaggio per l’installazione sul sostegno. Tabella di indicazione del culmine del tratto in salita per lo sgan-
ciamento di eventuale locomotiva di spinta.

RFI 740 / 883 A
Tabella di individuazione dei PL su linee in servizio.
RFI LVA / 010
Tabella di indicazione inizio zona caduta massi. RFI 740 / 714
Tabella in precedenza ai ponti.

RFI 740 / 717 RFI 740 / 713
RFI LVA / 020 Tabella per segnale di arresto in Tabella monitoria di velocità ridotta per scali
Tabella di indicazione fi ne zona caduta massi. precedenza ai PL. e depositi.
Tabelle segnaletiche per antinfortunistica e divieto di transito

DIMENSIONI DELLE TABELLE ALTRI SEGNALI DI SICUREZZA
SEGNALETICHE PER ANTINFORTUNISTICA PRESENTI DA PAGINA 72.
E DIVIETO DI TRANSITO (mm)

BASE X SPESSORE
CODICE LATO
ALTEZZA ALLUMINIO
RFI 740 / 861 - 350 0,5
RFI 740 / 861 RFI 740 / 862
RFI 740 / 862 - 560 0,7
RFI 740 / 803 - 560 0,7
RFI 740 / 804 A 120 x 180 - 0,5 A RICHIESTA
I SEGNALI POSSONO
RFI 740 / 804 B 200 x 300 - 0,5 ESSERE FORNITI IN
RFI 740 / 804 C 333 x 500 - 0,7 PELLICOLA ADESIVA.
RICHIEDERE
RFI 740 / 804 D 500 x 700 - 1 PREVENTIVO.
RFI 740 / 804 E 800 x 1200 - 1
RFI 740 / 804 A B C D E RFI 740 / 803

40 NORME DI RIFERIMENTO: RFI TCSSTB SF IS 03 743 B 41
