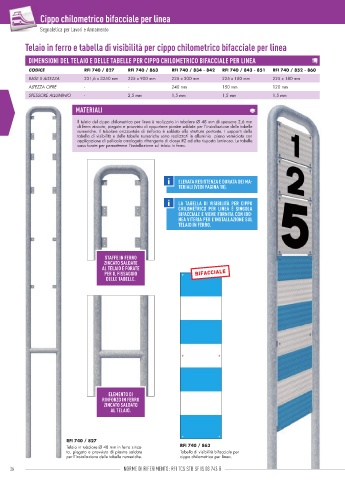

Page 38 - Catalogo_ferroviario_2021

Cippo chilometrico bifacciale per linea

Segnaletica per Lavori e Armamento Segnaletica per Lavori e Armamento

Telaio in ferro e tabella di visibilità per cippo chilometrico bifacciale per linea

DIMENSIONI DEL TELAIO E DELLE TABELLE PER CIPPO CHILOMETRICO BIFACCIALE PER LINEA
CODICE RFI 740 / 827 RFI 740 / 863 RFI 740 / 834 - 842 RFI 740 / 843 - 851 RFI 740 / 852 - 860
BASE X ALTEZZA 331,6 x 3250 mm 225 x 900 mm 225 x 300 mm 225 x 180 mm 225 x 180 mm
ALTEZZA CIFRE - - 240 mm 150 mm 120 mm
SPESSORE ALLUMINIO - 2,5 mm 1,5 mm 1,5 mm 1,5 mm
MATERIALI

Il telaio del cippo chilometrico per linea è realizzato in tubolare Ø 48 mm di spessore 2,6 mm
di ferro zincato, piegato e provvisto di opportune piastre saldate per l’installazione delle tabelle
numeriche. Il tubolare orizzontale di rinforzo è saldato alla struttura portante. I supporti della
tabella di visibilità e delle tabelle numeriche sono realizzati in alluminio piano verniciato con
applicazione di pellicola omologata rifrangente di classe R2 ad alta risposta luminosa. Le tabelle
sono forate per permetterne l’installazione sul telaio in ferro.

ELEVATA RESISTENZA E DURATA DEI MA
TERIALI (VEDI PAGINA 10).

LA TABELLA DI VISIBILITÀ PER CIPPO
CHILOMETRICO PER LINEA È SINGOLA
BIFACCIALE E VIENE FORNITA CON IDO
NEA VITERIA PER L’INSTALLAZIONE SUL
TELAIO IN FERRO.

STAFFE IN FERRO
ZINCATO SALDATE
AL TELAIO E FORATE
PER IL FISSAGGIO
DELLE TABELLE.

ELEMENTO DI
RINFORZO IN FERRO
ZINCATO SALDATO
AL TELAIO.

RFI 740 / 827
Telaio in tubolare Ø 48 mm in ferro zinca- RFI 740 / 863
to, piegato e provvisto di piastre saldate Tabella di visibilità bifacciale per
per l’installazione delle tabelle numeriche. cippo chilometrico per linea.
