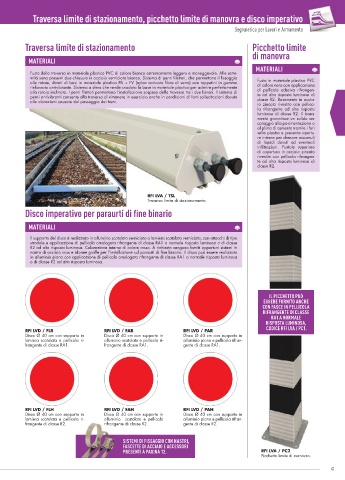

Page 43 - Catalogo_ferroviario_2021

Traversa limite di stazionamento, picchetto limite di manovra e disco imperativo

Segnaletica per Lavori e Armamento Segnaletica per Lavori e Armamento

Traversa limite di stazionamento Picchetto limite

MATERIALI di manovra
MATERIALI
Fusto della traversa in materiale plastico PVC di colore bianco estremamente leggero e maneggevole. Alle estre-
mità sono presenti due chiusure in acciaio verniciato bianco. Sistema di perni fi lettati, che permettono il fi ssaggio Fusto in materiale plastico PVC
alle rotaie, dotati di basi in materiale plastico PA + FV (nylon caricato fi bra di vetro) con tappetini in gomma di colore nero con applicazione
rinforzata antivibrante. Sistema a sfera che rende snodata la base in materiale plastico per aderire perfettamente di pellicola adesiva rifrangen-
alla rotaia inclinata. I perni fi lettati permettono l’installazione sospesa della traversa tra i due binari. Il sistema di te ad alta risposta luminosa di
perni antivibranti consente alla traversa di rimanere in esercizio anche in condizioni di forti sollecitazioni dovute classe R2. Basamento in accia-
alle vibrazioni causate dal passaggio dei treni.
io zincato rivestito con pellico-
la rifrangente ad alta risposta
luminosa di classe R2. Il basa-
mento garantisce un solido an-
coraggio alla pavimentazione o
al plinto di cemento tramite i fori
sulla piastra e presenta apertu-
re interne per drenare accumuli
di liquidi dovuti ad eventuali
infi ltrazioni. Puntale superiore
di copertura in acciaio zincato
rivestito con pellicola rifrangen-
te ad alta risposta luminosa di
classe R2.

RFI LVA / TSL
Traversa limite di stazionamento.
Disco imperativo per paraurti di fine binario

MATERIALI

Il supporto del disco è realizzato in alluminio scatolato verniciato o lamiera scatolata verniciata, con attacchi di tipo
stradale e applicazione di pellicola omologata rifrangente di classe RA1 a normale risposta luminosa o di classe
R2 ad alta risposta luminosa. Colorazione interna di colore rosso. A richiesta vengono forniti opportuni sistemi in
nastro di acciaio inox e idonee graffe per l’installazione sul paraurti di fi ne binario. Il disco può essere realizzato
in alluminio piano con applicazione di pellicola omologata rifrangente di classe RA1 a normale risposta luminosa
o di classe R2 ad alta risposta luminosa.

IL PICCHETTO PUÒ
ESSERE FORNITO ANCHE
CON FASCE IN PELLICOLA
RIFRANGENTE DI CLASSE
RA1 A NORMALE
RISPOSTA LUMINOSA,
CODICE RFI LVA / PC1.
RFI LVD / FLR RFI LVD / FAR RFI LVD / PAR
Disco Ø 40 cm con supporto in Disco Ø 40 cm con supporto in Disco Ø 40 cm con supporto in
lamiera scatolata e pellicola ri- alluminio scatolato e pellicola ri- alluminio piano e pellicola rifran-
frangente di classe RA1. frangente di classe RA1. gente di classe RA1.

RFI LVD / FLH RFI LVD / FAH RFI LVD / PAH
Disco Ø 40 cm con supporto in Disco Ø 40 cm con supporto in Disco Ø 40 cm con supporto in
lamiera scatolata e pellicola ri- alluminio scatolato e pellicola alluminio piano e pellicola rifran-
rifrangente di classe R2.
frangente di classe R2. rifrangente di classe R2. gente di classe R2.
SISTEMI DI FISSAGGIO CON NASTRI,
FASCETTE DI ACCIAIO E ACCESSORI
PRESENTI A PAGINA 12. RFI LVA / PC2
Picchetto limite di manovra.

40 41
