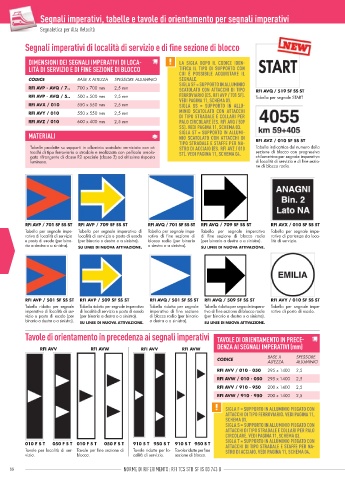

Page 68 - Catalogo_ferroviario_2021

Segnali imperativi, tabelle e tavole di orientamento per segnali imperativi

Segnaletica per Alta Velocità Segnaletica per Alta Velocità

Segnali imperativi di località di servizio e di fine sezione di blocco

DIMENSIONI DEI SEGNALI IMPERATIVI DI LOCA LA SIGLA DOPO IL CODICE IDEN
LITÀ DI SERVIZIO E DI FINE SEZIONE DI BLOCCO TIFICA IL TIPO DI SUPPORTO CON
CUI È POSSIBILE ACQUISTARE IL
CODICE BASE X ALTEZZA SPESSORE ALLUMINIO SEGNALE.
SIGLA SF = SUPPORTO IN ALLUMINIO
RFI AVP - AVQ / 7.. 700 x 700 mm 2,5 mm SCATOLATO CON ATTACCHI DI TIPO RFI AVQ / 519 SF SS ST
RFI AVP - AVQ / 5.. 500 x 500 mm 2,5 mm FERROVIARIO (ES. RFI AVP / 701 SF). Tabella per segnale START
VEDI PAGINA 11, SCHEMA 01.
RFI AVX / 010 550 x 550 mm 2,5 mm SIGLA SS = SUPPORTO IN ALLU
RFI AVY / 010 550 x 550 mm 2,5 mm MINIO SCATOLATO CON ATTACCHI
DI TIPO STRADALE E COLLARI PER
RFI AVZ / 010 600 x 400 mm 2,5 mm PALO CIRCOLARE (ES. RFI AVQ / 509
SS). VEDI PAGINA 11, SCHEMA 03.
MATERIALI SIGLA ST = SUPPORTO IN ALLUMI
NIO SCATOLATO CON ATTACCHI DI
TIPO STRADALE E STAFFE PER NA RFI AVZ / 010 SF SS ST
Tabelle prodotte su supporti in alluminio scatolato verniciato con at- STRO DI ACCIAIO (ES. RFI AVZ / 010 Tabella indicatrice del numero della
tacchi di tipo ferroviario o stradale e realizzate con pellicola omolo- ST). VEDI PAGINA 11, SCHEMA 04. sezione di blocco con progressiva
gata rifrangente di classe R2 speciale (classe 3) ad altissima risposta chilometrica per segnale imperativo
luminosa. di località di servizio e di fi ne sezio-
ne di blocco radio.

RFI AVP / 701 SF SS ST RFI AVP / 709 SF SS ST RFI AVQ / 701 SF SS ST RFI AVQ / 709 SF SS ST RFI AVX / 010 SF SS ST
Tabella per segnale impe- Tabella per segnale imperativo di Tabella per segnale impe- Tabella per segnale imperativo Tabella per segnale impe-
rativo di località di servizio località di servizio e posto di esodo rativo di fi ne sezione di di fi ne sezione di blocco radio rativo di partenza da loca-
e posto di esodo (per bina- (per binario a destra o a sinistra). blocco radio (per binario (per binario a destra o a sinistra). lità di servizio.
rio a destra o a sinistra). SU LINEE DI NUOVA ATTIVAZIONE. a destra o a sinistra). SU LINEE DI NUOVA ATTIVAZIONE.

RFI AVP / 501 SF SS ST RFI AVP / 509 SF SS ST RFI AVQ / 501 SF SS ST RFI AVQ / 509 SF SS ST RFI AVY / 010 SF SS ST
Tabella ridotta per segnale Tabella ridotta per segnale imperativo Tabella ridotta per segnale Tabella ridotta per segnale impera- Tabella per segnale impe-
imperativo di località di ser- di località di servizio e posto di esodo imperativo di fi ne sezione tivo di fi ne sezione di blocco radio rativo di posto di esodo.
vizio e posto di esodo (per (per binario a destra o a sinistra). di blocco radio (per binario (per binario a destra o a sinistra).
binario a destra o a sinistra). SU LINEE DI NUOVA ATTIVAZIONE. a destra o a sinistra). SU LINEE DI NUOVA ATTIVAZIONE.
Tavole di orientamento in precedenza ai segnali imperativi TAVOLE DI ORIENTAMENTO IN PRECE

RFI AVV RFI AVW RFI AVV RFI AVW DENZA AI SEGNALI IMPERATIVI (mm)
BASE X SPESSORE
CODICE
ALTEZZA ALLUMINIO
RFI AVV / 010 - 050 295 x 1400 2,5
RFI AVW / 010 - 050 295 x 1400 2,5
RFI AVV / 910 - 950 200 x 1400 2,5
RFI AVW / 910 - 950 200 x 1400 2,5
SIGLA F = SUPPORTO IN ALLUMINIO PIEGATO CON
ATTACCHI DI TIPO FERROVIARIO. VEDI PAGINA 11,
SCHEMA 01.
SIGLA S = SUPPORTO IN ALLUMINIO PIEGATO CON
ATTACCHI DI TIPO STRADALE E COLLARI PER PALO
CIRCOLARE. VEDI PAGINA 11, SCHEMA 03.
010 F S T 050 F S T 010 F S T 050 F S T 910 S T 950 S T 910 S T 950 S T SIGLA T = SUPPORTO IN ALLUMINIO PIEGATO CON
ATTACCHI DI TIPO STRADALE E STAFFE PER NA
Tavole per località di ser- Tavole per fi ne sezione di Tavole ridotte per lo- Tavole ridotte per fi ne STRO DI ACCIAIO. VEDI PAGINA 11, SCHEMA 04.
vizio. blocco. calità di servizio. sezione di blocco.
66 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 67
