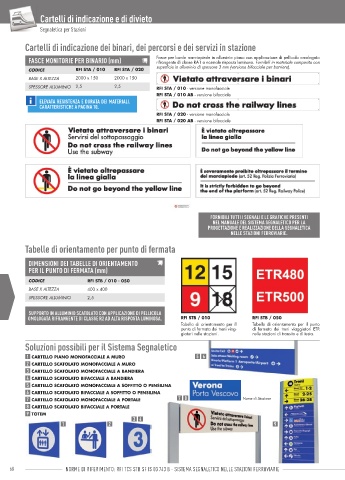

Page 70 - Catalogo_ferroviario_2021

Cartelli di indicazione e di divieto

Segnaletica per Stazioni Segnaletica per Stazioni

Cartelli di indicazione dei binari, dei percorsi e dei servizi in stazione

FASCE MONITORIE PER BINARIO (mm) Fasce per bordo marciapiede in alluminio piano con applicazione di pellicola omologata
rifrangente di classe RA1 a normale risposta luminosa. Fornibili in materiale composito con
superfi cie in alluminio di spessore 3 mm (versione bifacciale per barriere).
CODICE RFI STA / 010 RFI STA / 020
BASE X ALTEZZA 2000 x 150 2000 x 150
SPESSORE ALLUMINIO 2,5 2,5 RFI STA / 010 - versione monofacciale
RFI STA / 010 AB - versione bifacciale
ELEVATA RESISTENZA E DURATA DEI MATERIALI.
CARATTERISTICHE A PAGINA 10.
RFI STA / 020 - versione monofacciale
RFI STA / 020 AB - versione bifacciale

FORNIBILI TUTTI I SEGNALI E LE GRAFICHE PRESENTI
NEL MANUALE DEL SISTEMA SEGNALETICO PER LA
PROGETTAZIONE E REALIZZAZIONE DELLA SEGNALETICA
NELLE STAZIONI FERROVIARIE.

Tabelle di orientamento per punto di fermata

DIMENSIONI DEI TABELLE DI ORIENTAMENTO
PER IL PUNTO DI FERMATA (mm)
CODICE RFI STB / 010 - 050
BASE X ALTEZZA 400 x 400
SPESSORE ALLUMINIO 2,5

SUPPORTO IN ALLUMINIO SCATOLATO CON APPLICAZIONE DI PELLICOLA
OMOLOGATA RIFRANGENTE DI CLASSE R2 AD ALTA RISPOSTA LUMINOSA. RFI STB / 010 RFI STB / 050
Tabella di orientamento per il Tabella di orientamento per il punto
punto di fermata dei treni viag- di fermata dei treni viaggiatori ETR
giatori nelle stazioni. nelle stazioni di transito e di testa.
Soluzioni possibili per il Sistema Segnaletico

1 CARTELLO PIANO MONOFACCIALE A MURO 5 6
2 CARTELLO SCATOLATO MONOFACCIALE A MURO
3 CARTELLO SCATOLATO MONOFACCIALE A BANDIERA
4 CARTELLO SCATOLATO BIFACCIALE A BANDIERA
5 CARTELLO SCATOLATO MONOFACCIALE A SOFFITTO O PENSILINA
6 CARTELLO SCATOLATO BIFACCIALE A SOFFITTO O PENSILINA
7 CARTELLO SCATOLATO MONOFACCIALE A PORTALE 7 8 Nome di Stazione
8 CARTELLO SCATOLATO BIFACCIALE A PORTALE
9 TOTEM
3 4
1 2 9

68 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B SISTEMA SEGNALETICO NELLE STAZIONI FERROVIARIE 69
