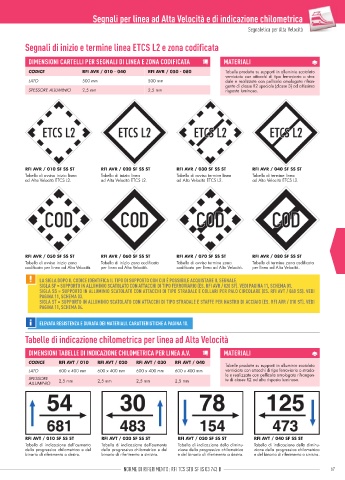

Segnali per linea ad Alta Velocità e di indicazione chilometrica

Segnaletica per Alta Velocità Segnaletica per Alta Velocità

Segnali di inizio e termine linea ETCS L2 e zona codificata

DIMENSIONI CARTELLI PER SEGNALI DI LINEA E ZONA CODIFICATA MATERIALI
CODICE RFI AVR / 010 - 040 RFI AVR / 050 - 080 Tabelle prodotte su supporti in alluminio scatolato
verniciato con attacchi di tipo ferroviario o stra-
LATO 500 mm 500 mm dale e realizzate con pellicola omologata rifran-
gente di classe R2 speciale (classe 3) ad altissima
SPESSORE ALLUMINIO 2,5 mm 2,5 mm risposta luminosa.

RFI AVR / 010 SF SS ST RFI AVR / 020 SF SS ST RFI AVR / 030 SF SS ST RFI AVR / 040 SF SS ST
Tabella di avviso inizio linea Tabella di inizio linea Tabella di avviso termine linea Tabella di termine linea
ad Alta Velocità ETCS L2. ad Alta Velocità ETCS L2. ad Alta Velocità ETCS L2. ad Alta Velocità ETCS L2.

RFI AVR / 050 SF SS ST RFI AVR / 060 SF SS ST RFI AVR / 070 SF SS ST RFI AVR / 080 SF SS ST
Tabella di avviso inizio zona Tabella di inizio zona codifi cata Tabella di avviso termine zona Tabella di termine zona codifi cata
codifi cata per linea ad Alta Velocità. per linea ad Alta Velocità. codifi cata per linea ad Alta Velocità. per linea ad Alta Velocità.
LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI È POSSIBILE ACQUISTARE IL SEGNALE.
SIGLA SF = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO FERROVIARIO (ES. RFI AVR / 020 SF). VEDI PAGINA 11, SCHEMA 01.
SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E COLLARI PER PALO CIRCOLARE (ES. RFI AVT / 040 SS). VEDI
PAGINA 11, SCHEMA 03.
SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E STAFFE PER NASTRO DI ACCIAIO (ES. RFI AVR / 010 ST). VEDI
PAGINA 11, SCHEMA 04.

ELEVATA RESISTENZA E DURATA DEI MATERIALI. CARATTERISTICHE A PAGINA 10.

Tabelle di indicazione chilometrica per linea ad Alta Velocità

DIMENSIONI TABELLE DI INDICAZIONE CHILOMETRICA PER LINEA A.V. MATERIALI

CODICE RFI AVT / 010 RFI AVT / 020 RFI AVT / 030 RFI AVT / 040
Tabelle prodotte su supporti in alluminio scatolato
LATO 600 x 400 mm 600 x 400 mm 600 x 400 mm 600 x 400 mm verniciato con attacchi di tipo ferroviario o strada-
le e realizzate con pellicola omologata rifrangen-
SPESSORE 2,5 mm 2,5 mm 2,5 mm 2,5 mm te di classe R2 ad alta risposta luminosa.
ALLUMINIO

RFI AVT / 010 SF SS ST RFI AVT / 020 SF SS ST RFI AVT / 030 SF SS ST RFI AVT / 040 SF SS ST
Tabella di indicazione dell’aumento Tabella di indicazione dell’aumento Tabella di indicazione della diminu- Tabella di indicazione della diminu-
della progressiva chilometrica e del della progressiva chilometrica e del zione della progressiva chilometrica zione della progressiva chilometrica
binario di riferimento a destra. binario di riferimento a sinistra. e del binario di riferimento a destra. e del binario di riferimento a sinistra.

66 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 67
