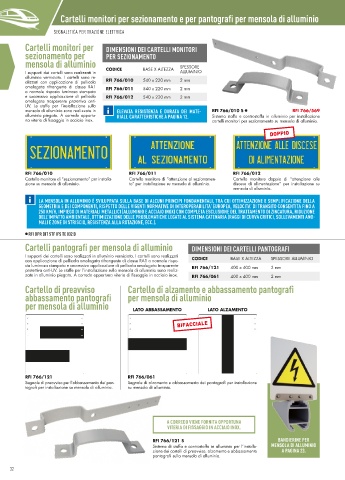

Cartelli monitori per sezionamento e per pantografi per mensola di alluminio

SEGNALETICA PER TRAZIONE ELETTRICA
Cartelli monitori per DIMENSIONI DEI CARTELLI MONITORI
sezionamento per PER SEZIONAMENTO
mensola di alluminio SPESSORE

I supporti dei cartelli sono realizzati in CODICE BASE X ALTEZZA ALLUMINIO
alluminio verniciato. I cartelli sono re- RFI 766/010 540 x 220 mm 2 mm
alizzati con applicazione di pellicola
omologata rifrangente di classe RA1 RFI 766/011 540 x 220 mm 2 mm
a normale risposta luminosa stampata
e successiva applicazione di pellicola RFI 766/012 540 x 220 mm 2 mm
omologata trasparente protettiva anti-
UV. Le staffe per l’installazione sulla
mensola di alluminio sono realizzate in ELEVATA RESISTENZA E DURATA DEI MATE- RFI 766/010 S RFI 766/569
alluminio piegato. A corredo opportu- RIALI. CARATTERISTICHE A PAGINA 12. Sistema staffa e controstaffa in alluminio per installazione
na viteria di fissaggio in acciaio inox. cartelli monitori per sezionamento su mensola di alluminio.

RFI 766/010 RFI 766/011 RFI 766/012
Cartello monitore di “sezionamento” per installa- Cartello monitore di “attenzione al sezionamen- Cartello monitore doppio di “attenzione alle
zione su mensola di alluminio. to” per installazione su mensola di alluminio. discese di alimentazione” per installazione su
mensola di alluminio.
LA MENSOLA IN ALLUMINIO È SVILUPPATA SULLA BASE DI ALCUNI PRINCIPI FONDAMENTALI, TRA CUI OTTIMIZZAZIONE E SEMPLIFICAZIONE DELLA
GEOMETRIA E DEI COMPONENTI, RISPETTO DELLE VIGENTI NORMATIVE DI INTEROPERABILITA’ EUROPEA, VELOCITA’ DI TRANSITO CONSENTITA FINO A
250 KM/H, IMPIEGO DI MATERIALI METALLICI (ALLUMINIO E ACCIAIO INOX) CON COMPLETA ESCLUSIONE DEL TRATTAMENTO DI ZINCATURA, RIDUZIONE
DELL’IMPATTO AMBIENTALE, OTTIMIZZAZIONE DELLE PROBLEMATICHE LEGATE AL SISTEMA CATENARIA (RAGGI DI CURVA CRITICI, SOLLEVAMENTI ANO-
MALI E ZONE DI STRISCIO, RESISTENZA ALLA ROTAZIONE, ECC.).
RFI DPR DIT STF IFS TE 032 B
Cartelli pantografi per mensola di alluminio DIMENSIONI DEI CARTELLI PANTOGRAFI

I supporti dei cartelli sono realizzati in alluminio verniciato. I cartelli sono realizzati CODICE
con applicazione di pellicola omologata rifrangente di classe RA1 a normale rispo- BASE X ALTEZZA SPESSORE ALLUMINIO
sta luminosa stampata e successiva applicazione di pellicola omologata trasparente RFI 766/121 400 x 400 mm 2 mm
protettiva anti-UV. Le staffe per l’installazione sulla mensola di alluminio sono realiz-
zate in alluminio piegato. A corredo opportuna viteria di fissaggio in acciaio inox. RFI 766/061 400 x 400 mm 2 mm
Cartello di preavviso Cartello di alzamento e abbassamento pantografi
abbassamento pantografi per mensola di alluminio
per mensola di alluminio LATO ABBASSAMENTO LATO ALZAMENTO

RFI 766/121 RFI 766/061
Segnale di preavviso per l’abbassamento dei pan- Segnale di alzamento e abbassamento dei pantografi per installazione
tografi per installazione su mensola di alluminio. su mensola di alluminio.

A CORREDO VIENE FORNITA OPPORTUNA
VITERIA DI FISSAGGIO IN ACCIAIO INOX.

RFI 766/121 S BANDIERINE PER
Sistema di staffa e controstaffa in alluminio per l’installa- MENSOLA DI ALLUMINIO
zione dei cartelli di preavviso, alzamento e abbassamento A PAGINA 23.
pantografi sulla mensola di alluminio.
