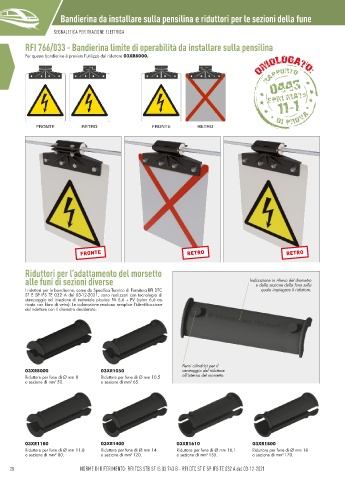

Page 30 - Catalogo_ferroviario_2023

Bandierina da installare sulla pensilina e riduttori per le sezioni della fune

SEGNALETICA PER TRAZIONE ELETTRICA
RFI 766/033 - Bandierina limite di operabilità da installare sulla pensilina

Per queste bandierine è previsto l’utilizzo del riduttore 03XR8000.

Riduttori per l’adattamento del morsetto
alle funi di sezioni diverse Indicazione in rilievo del diametro
e della sezione della fune sulla
I riduttori per le bandierine, come da Specifica Tecnica di Fornitura RFI DTC quale impiegare il riduttore.
ST E SP IFS TE 032 A del 03-12-2021, sono realizzati con tecnologia di
stampaggio ad iniezione di materiale plastico PA 6,6 + FV (nylon 6,6 ca-
ricato con fibra di vetro). Le colorazione rendono semplice l’identificazione
del riduttore con il diametro desiderato.

Perni cilindrici per il
03XR8000 03XR1050 centraggio del riduttore
Riduttore per fune di Ø mm 8 Riduttore per fune di Ø mm 10,5 all’interno del morsetto.
o sezione di mm 50. o sezione di mm 65.
2
2

03XR1180 03XR1400 03XR1610 03XR1800
Riduttore per fune di Ø mm 11,8 Riduttore per fune di Ø mm 14 Riduttore per fune di Ø mm 16,1 Riduttore per fune di Ø mm 18
2
2
o sezione di mm 80. o sezione di mm 120. o sezione di mm 155. o sezione di mm 170.
2
2
28 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B - RFI DTC ST E SP IFS TE 032 A del 03-12-2021 29
