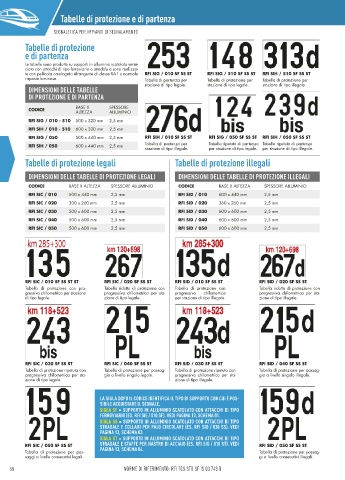

Tabelle di protezione e di partenza
SEGNALETICA PER IMPIANTI DI SEGNALAMENTO SEGNALETICA PER IMPIANTI DI SEGNALAMENTO
Tabelle di protezione
e di partenza
Le tabelle sono prodotte su supporti in alluminio scatolato verni-
ciato con attacchi di tipo ferroviario o stradale e sono realizza-
te con pellicola omologata rifrangente di classe RA1 a normale RFI SIG / 010 SF SS ST RFI SIG / 510 SF SS ST RFI SIH / 510 SF SS ST
risposta luminosa. Tabella di partenza per Tabella di protezione per Tabella di protezione per
stazione di tipo legale. stazione di tipo legale. stazione di tipo illegale.
DIMENSIONI DELLE TABELLE
DI PROTEZIONE E DI PARTENZA
BASE X SPESSORE
CODICE
ALTEZZA ALLUMINIO
RFI SIG / 010 - 510 500 x 320 mm 2,5 mm
RFI SIH / 010 - 510 600 x 320 mm 2,5 mm
RFI SIG / 050 500 x 440 mm 2,5 mm RFI SIH / 010 SF SS ST RFI SIG / 050 SF SS ST RFI SIH / 050 SF SS ST
Tabella di partenza per Tabella ripetuta di partenza Tabella ripetuta di partenza
RFI SIH / 050 600 x 440 mm 2,5 mm
stazione di tipo illegale. per stazione di tipo legale. per stazione di tipo illegale.
Tabelle di protezione legali Tabelle di protezione illegali
DIMENSIONI DELLE TABELLE DI PROTEZIONE LEGALI DIMENSIONI DELLE TABELLE DI PROTEZIONE ILLEGALI
CODICE BASE X ALTEZZA SPESSORE ALLUMINIO CODICE BASE X ALTEZZA SPESSORE ALLUMINIO
RFI SIC / 010 500 x 440 mm 2,5 mm RFI SID / 010 600 x 440 mm 2,5 mm
RFI SIC / 020 300 x 260 mm 2,5 mm RFI SID / 020 360 x 260 mm 2,5 mm
RFI SIC / 030 500 x 600 mm 2,5 mm RFI SID / 030 600 x 600 mm 2,5 mm
RFI SIC / 040 500 x 600 mm 2,5 mm RFI SID / 040 600 x 600 mm 2,5 mm
RFI SIC / 050 500 x 600 mm 2,5 mm RFI SID / 050 600 x 600 mm 2,5 mm
RFI SIC / 010 SF SS ST ST RFI SIC / 020 SF SS ST RFI SID / 010 SF SS ST RFI SID / 020 SF SS ST
Tabella di protezione con pro- Tabella ridotta di protezione con Tabella di protezione con Tabella ridotta di protezione con
gressiva chilometrica per stazione progressiva chilometrica per sta- progressiva chilometrica progressiva chilometrica per sta-
di tipo legale. zione di tipo legale. per stazione di tipo illegale. zione di tipo illegale.
RFI SIC / 030 SF SS ST RFI SIC / 040 SF SS ST RFI SID / 030 SF SS ST RFI SID / 040 SF SS ST
Tabella di protezione ripetuta con Tabella di protezione per passag- Tabella di protezione ripetuta con Tabella di protezione per passag-
progressiva chilometrica per sta- gio a livello singolo legale. progressiva chilometrica per sta- gio a livello singolo illegale.
zione di tipo legale. zione di tipo illegale.
LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI È POS-
SIBILE ACQUISTARE IL SEGNALE.
SIGLA SF = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO
FERROVIARIO (ES. RFI SIE / 010 SF). VEDI PAGINA 13, SCHEMA 01.
SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO
STRADALE E COLLARI PER PALO CIRCOLARE (ES. RFI SID / 030 SS). VEDI
PAGINA 13, SCHEMA 03.
SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO
RFI SIC / 050 SF SS ST STRADALE E STAFFE PER NASTRO DI ACCIAIO (ES. RFI SIG / 010 ST). VEDI RFI SID / 050 SF SS ST
PAGINA 13, SCHEMA 04.
Tabella di protezione per pas- Tabella di protezione per passag-
saggi a livello consecutivi legali. gi a livello consecutivi illegali.
58 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 59
