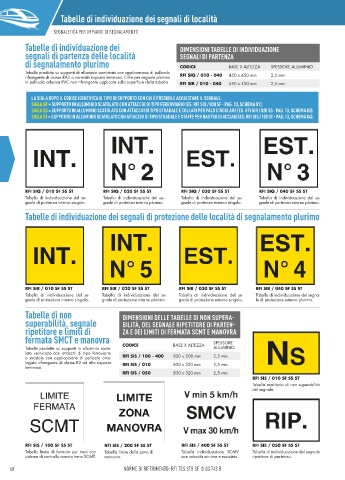

Tabelle di individuazione dei segnali di località

SEGNALETICA PER IMPIANTI DI SEGNALAMENTO SEGNALETICA PER IMPIANTI DI SEGNALAMENTO
Tabelle di individuazione dei DIMENSIONI TABELLE DI INDIVIDUAZIONE
segnali di partenza delle località SEGNALI DI PARTENZA
di segnalamento plurimo CODICE BASE X ALTEZZA SPESSORE ALLUMINIO

Tabelle prodotte su supporti di alluminio verniciato con applicazione di pellicola RFI SIQ / 010 - 040 450 x 450 mm 2,5 mm
rifrangente di classe RA1 a normale risposta luminosa. Cifre per segnale plurimo
in pellicola adesiva PVC non rifrangente applicata sulla superficie della tabella. RFI SIR / 010 - 040 450 x 450 mm 2,5 mm

LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI È POSSIBILE ACQUISTARE IL SEGNALE.
SIGLA SF = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO FERROVIARIO (ES. RFI SIQ / 030 SF - PAG. 13, SCHEMA 01).
SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E COLLARI PER PALO CIRCOLARE (ES. RFI SIR / 020 SS - PAG. 13, SCHEMA 03).
SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E STAFFE PER NASTRO DI ACCIAIO (ES. RFI SIS / 100 ST - PAG. 13, SCHEMA 04).

RFI SIQ / 010 SF SS ST RFI SIQ / 020 SF SS ST RFI SIQ / 030 SF SS ST RFI SIQ / 040 SF SS ST
Tabella di individuazione del se- Tabella di individuazione del se- Tabella di individuazione del se- Tabella di individuazione del se-
gnale di partenza interno singolo. gnale di partenza interno plurimo. gnale di partenza esterno singolo. gnale di partenza esterno plurimo.
Tabelle di individuazione dei segnali di protezione delle località di segnalamento plurimo

RFI SIR / 010 SF SS ST RFI SIR / 020 SF SS ST RFI SIR / 030 SF SS ST RFI SIR / 040 SF SS ST
Tabella di individuazione del se- Tabella di individuazione del se- Tabella di individuazione del se- Tabella di individuazione del segna-
gnale di protezione interno singolo. gnale di protezione interno plurimo. gnale di protezione esterno singolo. le di protezione esterno plurimo.
Tabelle di non DIMENSIONI DELLE TABELLE DI NON SUPERA-
superabilità, segnale BILITÀ, DEL SEGNALE RIPETITORE DI PARTEN-
ripetitore e limiti di ZA E DEI LIMITI DI FERMATA SCMT E MANOVRA
fermata SMCT e manovra SPESSORE

Tabelle prodotte su supporti in alluminio scato- CODICE BASE X ALTEZZA ALLUMINIO
lato verniciato con attacchi di tipo ferroviario RFI SIS / 100 - 400
o stradale con applicazione di pellicola omo- 500 x 500 mm 2,5 mm
logata rifrangente di classe R2 ad alta risposta RFI SIS / 010 500 x 320 mm 2,5 mm
luminosa.
RFI SIS / 050 500 x 320 mm 2,5 mm
RFI SIS / 010 SF SS ST
Tabella monitoria di non superabilità
del segnale.

RFI SIS / 100 SF SS ST RFI SIS / 200 SF SS ST RFI SIS / 400 SF SS ST RFI SIS / 050 SF SS ST
Tabella limite di fermata per treni con Tabella limite della zona di Tabella individuazione SCMV Tabella di individuazione del segnale
sistema di controllo marcia treno SCMT. manovra. con velocità minima e massima. ripetitore di partenza.
60 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 61
