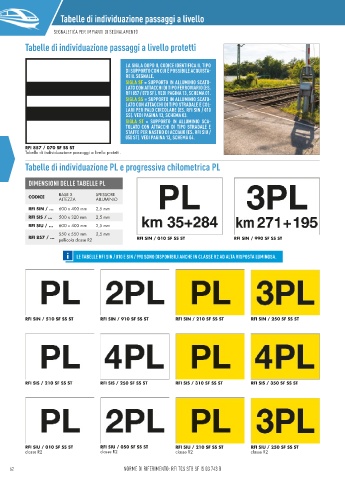

Page 64 - Catalogo_ferroviario_2023

Tabelle di individuazione passaggi a livello

SEGNALETICA PER IMPIANTI DI SEGNALAMENTO SEGNALETICA PER IMPIANTI DI SEGNALAMENTO
Tabelle di individuazione passaggi a livello protetti

LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO
DI SUPPORTO CON CUI È POSSIBILE ACQUISTA-
RE IL SEGNALE.
SIGLA SF = SUPPORTO IN ALLUMINIO SCATO-
LATO CON ATTACCHI DI TIPO FERROVIARIO (ES.
RFI 857 / 070 SF). VEDI PAGINA 13, SCHEMA 01.
SIGLA SS = SUPPORTO IN ALLUMINIO SCATO-
LATO CON ATTACCHI DI TIPO STRADALE E COL-
LARI PER PALO CIRCOLARE (ES. RFI SIN / 010
SS). VEDI PAGINA 13, SCHEMA 03.
SIGLA ST = SUPPORTO IN ALLUMINIO SCA-
TOLATO CON ATTACCHI DI TIPO STRADALE E
STAFFE PER NASTRO DI ACCIAIO (ES. RFI SIU /
050 ST). VEDI PAGINA 13, SCHEMA 04.
RFI 857 / 070 SF SS ST
Tabella di individuazione passaggi a livello protetti.
Tabelle di individuazione PL e progressiva chilometrica PL

DIMENSIONI DELLE TABELLE PL

BASE X SPESSORE
CODICE
ALTEZZA ALLUMINIO
RFI SIN / ... 600 x 400 mm 2,5 mm
RFI SIS / ... 500 x 320 mm 2,5 mm
RFI SIU / ... 600 x 400 mm 2,5 mm
550 x 550 mm 2,5 mm
RFI 857 / ... RFI SIN / 010 SF SS ST RFI SIN / 990 SF SS ST
pellicola classe R2
LE TABELLE RFI SIN / 010 E SIN / 990 SONO DISPONIBILI ANCHE IN CLASSE R2 AD ALTA RISPOSTA LUMINOSA.

RFI SIN / 510 SF SS ST RFI SIN / 910 SF SS ST RFI SIN / 210 SF SS ST RFI SIN / 250 SF SS ST

RFI SIS / 210 SF SS ST RFI SIS / 250 SF SS ST RFI SIS / 310 SF SS ST RFI SIS / 350 SF SS ST

RFI SIU / 010 SF SS ST RFI SIU / 050 SF SS ST RFI SIU / 210 SF SS ST RFI SIU / 250 SF SS ST
classe R2 classe R2 classe R2 classe R2

62 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 63
