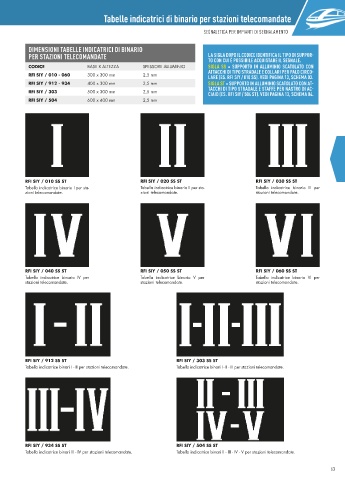

Tabelle indicatrici di binario per stazioni telecomandate

SEGNALETICA PER IMPIANTI DI SEGNALAMENTO SEGNALETICA PER IMPIANTI DI SEGNALAMENTO

DIMENSIONI TABELLE INDICATRICI DI BINARIO
PER STAZIONI TELECOMANDATE LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPOR-
TO CON CUI È POSSIBILE ACQUISTARE IL SEGNALE.
CODICE BASE X ALTEZZA SPESSORE ALLUMINIO SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON
RFI SIY / 010 - 060 300 x 300 mm 2,5 mm ATTACCHI DI TIPO STRADALE E COLLARI PER PALO CIRCO-
LARE (ES. RFI SIY / 010 SS). VEDI PAGINA 13, SCHEMA 03.
RFI SIY / 912 - 934 400 x 300 mm 2,5 mm SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON AT-
RFI SIY / 303 500 x 300 mm 2,5 mm TACCHI DI TIPO STRADALE E STAFFE PER NASTRO DI AC-
CIAIO (ES. RFI SIY / 504 ST). VEDI PAGINA 13, SCHEMA 04.
RFI SIY / 504 600 x 400 mm 2,5 mm

RFI SIY / 010 SS ST RFI SIY / 020 SS ST RFI SIY / 030 SS ST
Tabella indicatrice binario I per sta- Tabella indicatrice binario II per sta- Tabella indicatrice binario III per
zioni telecomandate. zioni telecomandate. stazioni telecomandate.

RFI SIY / 040 SS ST RFI SIY / 050 SS ST RFI SIY / 060 SS ST
Tabella indicatrice binario IV per Tabella indicatrice binario V per Tabella indicatrice binario VI per
stazioni telecomandate. stazioni telecomandate. stazioni telecomandate.

RFI SIY / 912 SS ST RFI SIY / 303 SS ST
Tabella indicatrice binari I - II per stazioni telecomandate. Tabella indicatrice binari I - II - III per stazioni telecomandate.

RFI SIY / 934 SS ST RFI SIY / 504 SS ST
Tabella indicatrice binari III - IV per stazioni telecomandate. Tabella indicatrice binari II - III - IV - V per stazioni telecomandate.
