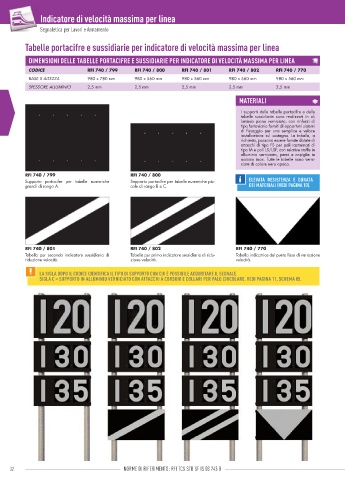

Page 34 - Catalogo_ferroviario_2021

Indicatore di velocità massima per linea

Segnaletica per Lavori e Armamento Segnaletica per Lavori e Armamento

Tabelle portacifre e sussidiarie per indicatore di velocità massima per linea

DIMENSIONI DELLE TABELLE PORTACIFRE E SUSSIDIARIE PER INDICATORE DI VELOCITÀ MASSIMA PER LINEA
CODICE RFI 740 / 799 RFI 740 / 800 RFI 740 / 801 RFI 740 / 802 RFI 740 / 770
BASE X ALTEZZA 980 x 780 mm 980 x 560 mm 980 x 560 mm 980 x 560 mm 980 x 560 mm
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm 2,5 mm 2,5 mm
MATERIALI

I supporti delle tabelle portacifre e delle
tabelle sussidiarie sono realizzati in al-
luminio piano verniciato, con rinforzi di
tipo ferroviario forniti di opportuni sistemi
di fi ssaggio per una semplice e veloce
installazione sul sostegno. Le tabelle, a
richiesta, possono essere fornite dotate di
attacchi di tipo FS per pali rastremati di
tipo M e pali LS/LSF, con relative staffe in
alluminio verniciato, perni e copiglie in
acciaio inox. Tutte le tabelle sono verni-
ciate di colore nero opaco.
RFI 740 / 799 RFI 740 / 800
Supporto portacifre per tabelle numeriche Supporto portacifre per tabelle numeriche pic- ELEVATA RESISTENZA E DURATA
grandi di rango A. cole di rango B e C. DEI MATERIALI (VEDI PAGINA 10).

RFI 740 / 801 RFI 740 / 802 RFI 740 / 770
Tabella per secondo indicatore sussidiario di Tabella per primo indicatore sussidiario di ridu- Tabella indicatrice del punto fi sso di variazione
riduzione velocità. zione velocità. velocità.

LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI È POSSIBILE ACQUISTARE IL SEGNALE.
SIGLA C = SUPPORTO IN ALLUMINIO VERNICIATO CON ATTACCHI A CORSOIO E COLLARI PER PALO CIRCOLARE. VEDI PAGINA 11, SCHEMA 05.

32 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 33
