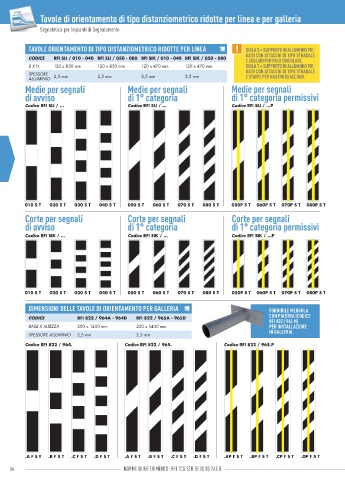

Tavole di orientamento di tipo distanziometrico ridotte per linea e per galleria

Segnaletica per Impianti di Segnalamento Segnaletica per Impianti di Segnalamento

TAVOLE ORIENTAMENTO DI TIPO DISTANZIOMETRICO RIDOTTE PER LINEA SIGLA S = SUPPORTO IN ALLUMINIO PIE

CODICE RFI SIJ / 010 - 040 RFI SIJ / 050 - 080 RFI SIK / 010 - 040 RFI SIK / 050 - 080 GATO CON ATTACCHI DI TIPO STRADALE
E COLLARI PER PALO CIRCOLARE.
B X H 120 x 850 mm 120 x 850 mm 120 x 470 mm 120 x 470 mm SIGLA T = SUPPORTO IN ALLUMINIO PIE
SPESSORE 2,5 mm 2,5 mm 2,5 mm 2,5 mm GATO CON ATTACCHI DI TIPO STRADALE
E STAFFE PER NASTRO DI ACCIAIO.
ALLUMINIO
Medie per segnali Medie per segnali Medie per segnali
di avviso di 1° categoria di 1° categoria permissivi

Codice RFI SIJ / ... Codice RFI SIJ / ... Codice RFI SIJ / ...P

010 S T 020 S T 030 S T 040 S T 050 S T 060 S T 070 S T 080 S T 050P S T 060P S T 070P S T 080P S T
Corte per segnali Corte per segnali Corte per segnali
di avviso di 1° categoria di 1° categoria permissivi

Codice RFI SIK / ... Codice RFI SIK / ... Codice RFI SIK / ...P

010 S T 020 S T 030 S T 040 S T 050 S T 060 S T 070 S T 080 S T 050P S T 060P S T 070P S T 080P S T

DIMENSIONI DELLE TAVOLE DI ORIENTAMENTO PER GALLERIA FORNIBILE MENSOLA
CODICE RFI 822 / 964A - 964D RFI 822 / 965A - 965D CON PIASTRA (CODICE
RFI 822 / 964 M)
BASE X ALTEZZA 200 x 1400 mm 200 x 1400 mm PER INSTALLAZIONE
SPESSORE ALLUMINIO 2,5 mm 2,5 mm IN GALLERIA.
Codice RFI 822 / 964. Codice RFI 822 / 965. Codice RFI 822 / 965.P

.A F S T .B F S T .C F S T .D F S T .A F S T .B F S T .C F S T .D F S T .AP F S T .BP F S T .CP F S T .DP F S T
