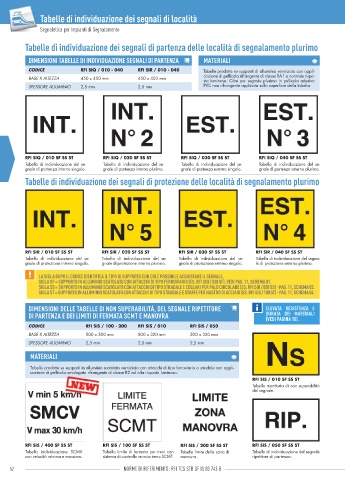

Tabelle di individuazione dei segnali di località

Segnaletica per Impianti di Segnalamento Segnaletica per Impianti di Segnalamento

Tabelle di individuazione dei segnali di partenza delle località di segnalamento plurimo

DIMENSIONI TABELLE DI INDIVIDUAZIONE SEGNALI DI PARTENZA MATERIALI
CODICE RFI SIQ / 010 - 040 RFI SIR / 010 - 040 Tabelle prodotte su supporti di alluminio verniciato con appli-
cazione di pellicola rifrangente di classe RA1 a normale rispo-
BASE X ALTEZZA 450 x 450 mm 450 x 450 mm
sta luminosa. Cifre per segnale plurimo in pellicola adesiva
SPESSORE ALLUMINIO 2,5 mm 2,5 mm PVC non rifrangente applicata sulla superfi cie della tabella.

RFI SIQ / 010 SF SS ST RFI SIQ / 020 SF SS ST RFI SIQ / 030 SF SS ST RFI SIQ / 040 SF SS ST
Tabella di individuazione del se- Tabella di individuazione del se- Tabella di individuazione del se- Tabella di individuazione del se-
gnale di partenza interno singolo. gnale di partenza interno plurimo. gnale di partenza esterno singolo. gnale di partenza esterno plurimo.
Tabelle di individuazione dei segnali di protezione delle località di segnalamento plurimo

RFI SIR / 010 SF SS ST RFI SIR / 020 SF SS ST RFI SIR / 030 SF SS ST RFI SIR / 040 SF SS ST
Tabella di individuazione del se- Tabella di individuazione del se- Tabella di individuazione del se- Tabella di individuazione del segna-
gnale di protezione interno singolo. gnale di protezione interno plurimo. gnale di protezione esterno singolo. le di protezione esterno plurimo.
LA SIGLA DOPO IL CODICE IDENTIFICA IL TIPO DI SUPPORTO CON CUI È POSSIBILE ACQUISTARE IL SEGNALE.
SIGLA SF = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO FERROVIARIO (ES. RFI SIQ / 030 SF). VEDI PAG. 11, SCHEMA 01.
SIGLA SS = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E COLLARI PER PALO CIRCOLARE (ES. RFI SIR / 020 SS) PAG. 11, SCHEMA 03.
SIGLA ST = SUPPORTO IN ALLUMINIO SCATOLATO CON ATTACCHI DI TIPO STRADALE E STAFFE PER NASTRO DI ACCIAIO (ES. RFI SIS / 100 ST) PAG. 11, SCHEMA 04.

DIMENSIONI DELLE TABELLE DI NON SUPERABILITÀ, DEL SEGNALE RIPETITORE ELEVATA RESISTENZA E
DI PARTENZA E DEI LIMITI DI FERMATA SCMT E MANOVRA DURATA DEI MATERIALI
(VEDI PAGINA 10).
CODICE RFI SIS / 100 - 200 RFI SIS / 010 RFI SIS / 050
BASE X ALTEZZA 500 x 500 mm 500 x 320 mm 500 x 320 mm
SPESSORE ALLUMINIO 2,5 mm 2,5 mm 2,5 mm
MATERIALI

Tabelle prodotte su supporti in alluminio scatolato verniciato con attacchi di tipo ferroviario o stradale con appli-
cazione di pellicola omologata rifrangente di classe R2 ad alta risposta luminosa.
RFI SIS / 010 SF SS ST
Tabella monitoria di non superabilità
del segnale.

RFI SIS / 400 SF SS ST RFI SIS / 100 SF SS ST RFI SIS / 200 SF SS ST RFI SIS / 050 SF SS ST
Tabella individuazione SCMV Tabella limite di fermata per treni con Tabella limite della zona di Tabella di individuazione del segnale
con velocità minima e massima. sistema di controllo marcia treno SCMT. manovra. ripetitore di partenza.
52 NORME DI RIFERIMENTO: RFI TCS STB SF IS 03 743 B 53
